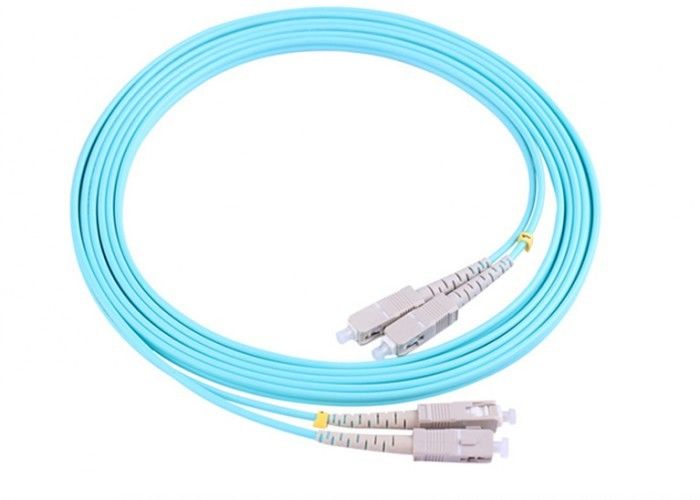

Thông tin chi tiết sản phẩm:
|
| Tên: | SC-SC sợi cáp Patch | Đường kính: | 3.0mm |
|---|---|---|---|
| Mô hình: | Singlemode | Đầu nối: | SC-SC |
| màu sắc: | Màu xanh da trời | Chiều dài: | 3 mét |
| Điểm nổi bật: | duplex fiber patch cord,single mode fiber optic cable |
||
Mạng truy nhập sợi quang sử dụng dây cáp quang SC / UPC-SC / UPC OM3 Chế độ song công đơn
Sự miêu tả:
Các sợi quang Patch Cords là một chiều dài của cáp quang với các kết nối cố định trên hai đầu để nhận ra các đường dẫn quang kết nối tích cực. Pigtail là sợi cáp dài với chỉ một đầu nối cố định ở một đầu. Nếu cả hai mặt của đầu nối hoặc mặt cuối của nó là khác nhau, chúng tôi gọi nó là dây vá lai. Theo phương tiện truyền dẫn, nó chia Single Mode và Multi Mode; theo kiểu cấu trúc kết nối, nó chia FC, SC, ST, MU, D4, LC, vv; theo mặt gốm kết thúc đánh bóng, nó chia PC, UPC và APC.
Tính năng, đặc điểm
1. Mất chèn thấp
2. Mất mát trở lại cao
3. Khả năng lặp lại tốt
4. Khả năng trao đổi tốt
5. Nhiệt độ ổn định cao
Các ứng dụng
1. Hệ thống truyền thông bằng sợi quang
2. Truyền thông dữ liệu sợi quang
3. Mạng truy nhập sợi quang
4. CATV sợi quang
5. LAN, hệ thống cáp, ODF
6. Thiết bị kiểm tra
7. Bộ cảm biến sợi quang
8. Ứng dụng FTTX
Các tính năng Cordel Cord
Tuân thủ tiêu chuẩn của IEC và YD / T1272
Mất mát trở lại cao và mất chèn thấp
Khả năng lặp lại và khả năng đổi chéo tốt
PC, UPC, đánh bóng APC
Chế độ đơn, Chế độ Đa Chế độ
Các loại kết nối: FC, SC, ST, MU, LC, MTRJ, MPO, E2000, v.v ...
Ribbon Pigtail Cable, Bunchy Pigtail Cable, Cáp Pigtail Không thấm nước
Nhiều tùy chọn của cáp quang Core, Simplex, lõi đôi, 4 lõi, 6 lõi, 12 lõi, 24 lõi, 48 lõi
Đặc điểm kỹ thuật:
| Mẫu NO. | Dây cáp quang |
| Phong cách | LC, SC, ST, FC.MU, MPO, SC / APC, FC / APC, LC / APC.MU / APC Đơn giản / Duplex MTRJ / Nữ, MTRJ / Nam |
| Loại sợi | 9/125 SMF-28 hoặc tương đương (Singlemode) OS1 50/125, 62.5 / 125 (Multimode) OM2 & OM1 50/125, 10G (Multimode) OM3 |
| Loại cáp | Simplex, Duplex (Zipcord) Φ3.0mm, Φ2.0mm, Φ1.8mm Φ1.6mm PVC hoặc LSZH Φ0.9mm, Φ 0.6mm chất xơ đệm PVC hoặc LSZH |
| Cách đánh bóng | UPC, SPC, APC (8 ° & 6 °) |
| Mất chèn | ≤ 0.1dB (đối với Singlemode Master) ≤ 0.25dB (đối với chuẩn Singlemode) ≤ 0.25dB (Đối với đa cực) Được kiểm tra bởi JDS RM 3750 |
| Return Loss (Đối với Singlemode) | UPC ≥ 50dB SPC ≥ 55dB APC ≥ 60dB (typ.65dB) Được kiểm tra bởi JDS RM3750 |
| Khả năng lặp lại | ± 0.1dB |
| Nhiệt độ hoạt động | -40C đến 85C |
| Yêu cầu về Hình học (đối với Singlemode) | Chiều dài ống kính 7mm ≤ R ≤ 12mm (đối với APC) 10mm ≤ R ≤ 25mm (đối với tiêu chuẩn) Offset Apex ≤ 30 μm (đối với Thạc sĩ) Offset Apex ≤ 50 μm (Tiêu chuẩn) Undercut -50nm ≤ U ≤ 50nm Được kiểm tra bởi DORC ZX -1 |
Thông số:
| Kết nối | SC đến SC | Áo khoác OD | 3.0mm |
| Chế độ sợi quang | 9 / 125μm | Màu áo khoác | Màu xanh da trời |
| đánh bóng | UPC đến UPC | Bước sóng | 1310 / 1550nm |
| Loại sợi | Đơn giản | Vật liệu áo khoác | PVC |
| Mất chèn | ≤0.3dB | Khả năng trao đổi | ≤0.2dB |
| Trả lại tổn thất | ≥ 50dB | Rung động | ≤0.2dB |
| Nhiệt độ hoạt động | -40 ~ 75 ℃ | Nhiệt độ bảo quản | -45 ~ 85 ℃ |
| Sự phân cực | A (Tx) đến B (Rx) | Lớp sợi | G652D |
