Thông tin chi tiết sản phẩm:
|
Tên sản phẩm: | : | ||
---|---|---|---|
: | Chế độ đơn | : | 1064NM |
: | : | ||
: | |||
Điểm nổi bật: | single mode fiber splitter,fiber optic cable splitterfunction gtElInit() {var lib = new google.translate.TranslateService();lib.translatePage('en' |
Tên sản phẩm cáp quang

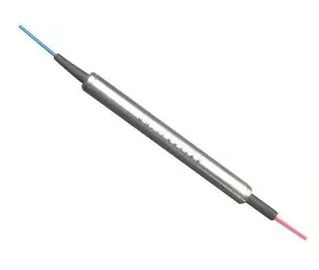

Bộ phận sợi quang tuần hoàn 1064nm Chế độ đơn với đầu nối FC APC
Mô tả tuần hoàn sợi quang
Mạch tuần hoàn có thể được sử dụng để gửi tín hiệu quang thông qua một sợi quang theo hai hướng.
Bộ tuần hoàn quang tương tự như bộ tuần hoàn điện tử và cả hai đều thực hiện các chức năng tương tự nhau.
Thiết bị tuần hoàn quang là một thiết bị ba cổng cho phép ánh sáng truyền theo một hướng.
A signal entering Port 1 will exit Port 2 with minimal loss, while a signal entering Port 2 will exit Port 3 with minimal loss. Tín hiệu vào Cổng 1 sẽ thoát khỏi Cổng 2 với mức tổn thất tối thiểu, trong khi tín hiệu vào Cổng 2 sẽ thoát khỏi Cổng 3 với mức tổn thất tối thiểu. Light entering port 2 experiences a large amount of loss at port 1, and light entering port 3 experiences a large amount of loss at ports 2 and 1. Ánh sáng vào cổng 2 trải qua một lượng lớn tổn thất ở cổng 1 và ánh sáng vào cổng 3 trải qua một lượng lớn tổn thất ở cổng 2 và 1.
Optical circulators are non-reciprocal devices. Mạch tuần hoàn quang là thiết bị không tương hỗ. This means that any changes in the properties of the light caused by passing through the device are not reversed by traveling in the opposite direction. Điều này có nghĩa là bất kỳ thay đổi nào về tính chất của ánh sáng gây ra khi đi qua thiết bị đều không được đảo ngược bằng cách di chuyển theo hướng ngược lại.
Tính năng lưu thông sợi quang
Cách ly cao và mất lợi nhuận cao
Mất chèn thấp & PDL
Đường quang Epoxy miễn phí
Ứng dụng tuần hoàn sợi quang
Thông số kỹ thuật lưu thông sợi quang
Mục | Đơn vị | Thông số | |||
Bước sóng hoạt động | bước sóng | 1064 | |||
Băng thông | bước sóng | ± 5 | ± 10 | ± 20 | ± 30 |
Sự cách ly | dB | ≥25 | ≥23 | ≥20 | ≥20 |
Mất chèn @ Band, 23 ℃ | dB | ≤2.1 | ≤2,6 | ≤3.2 | .83,8 |
PDL | dB | .20.2 | |||
Mất mát trở lại | dB | 50 | |||
Nói chuyện chéo | dB | 45 | |||
PDL | dB | ≤ 0,1 | |||
Công suất quang tối đa | mW | 300 | |||
Loại sợi | / | Hi1060 | |||
Nhiệt độ hoạt động | 0C | 0 ~ 50 | |||
Nhiệt độ bảo quản | 0C | -40 ~ 85 | |||
Kích thước gói | mm | 34x8.4x8.4 (P1) |
Ghi chú:
2. Thông số kỹ thuật có thể thay đổi mà không cần thông báo trước.
Kích thước tuần hoàn sợi quang (mm)
Cáp quang tuần hoàn. Tôithông tin(Thí dụ: CIR-12210)
CIR- | □ | □ | □ | □ | □ |
Bước sóng | Băng thông | Loại sợi | Chiều dài sợi | loại trình kết nối | |
1.1064nm | 1. ± 5nm | Sợi 1,250μm | 1,0,5 +/- 0,1 m | Kết nối 0.Không |
