Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | SM Optical Circulators, 1310 nm Optical Fiber Circulator single mode type | Connector type: | FC/PC Connectors/ FC/APC Connectors |
|---|---|---|---|
| Mode type: | Chế độ đơn | Center Wavelength: | 1310 nm |
| PDL: | ≤0.2dB | Return Loss: | ≥ 50dB |
| Cross Talk: | ≥ 45dB | Loại chất xơ: | Hi1060 |
| Operation Temperature: | 0~50℃ | Wavelength Range: | 1280 - 1340 nm or 1280 - 1400 nm |
| Điểm nổi bật: | single mode fiber splitter,fiber optic cable splitter |
||
Tên sản phẩm cáp quang

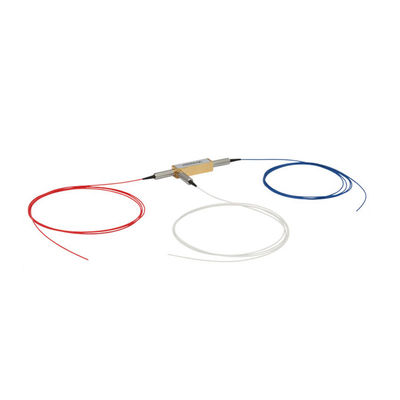

SM Circulation, loại quang đơn 1310nm
Mô tả tuần hoàn sợi quang
1310 nm SM Fiber Optic Circulators are available unterminated, with FC/PC connectors, or with FC/APC connectors. Các mạch tuần hoàn sợi quang SM 1310nm có sẵn, với các đầu nối FC / PC hoặc với các đầu nối FC / APC. The FC/PC and FC/APC connectors have a 2 mm narrow key. Các đầu nối FC / PC và FC / APC có phím hẹp 2 mm.
Bộ lưu thông CIR1310, CIR1310-FC và CIR1310-APC của chúng tôi có công suất xử lý tối đa 300 mW (CW).
The CIR-1310-50-APC broadband fiber optic circulator is specifically designed for OCT applications. Thiết bị tuần hoàn cáp quang băng thông rộng CIR-1310-50-APC được thiết kế dành riêng cho các ứng dụng OCT. This circulator boasts a broader wavelength range than our standard 1310 nm SM fiber optical circulator and has a maximum power handling of 500 mW (CW). Bộ tuần hoàn này tự hào có dải bước sóng rộng hơn bộ tuần hoàn sợi quang SM tiêu chuẩn 1310nm của chúng tôi và có công suất xử lý tối đa 500 mW (CW).
Mạch tuần hoàn có thể được sử dụng để gửi tín hiệu quang thông qua một sợi quang theo hai hướng.
Bộ tuần hoàn quang tương tự như bộ tuần hoàn điện tử và cả hai đều thực hiện các chức năng tương tự nhau.
Thiết bị tuần hoàn quang là một thiết bị ba cổng cho phép ánh sáng truyền theo một hướng.
A signal entering Port 1 will exit Port 2 with minimal loss, while a signal entering Port 2 will exit Port 3 with minimal loss. Tín hiệu vào Cổng 1 sẽ thoát khỏi Cổng 2 với mức tổn thất tối thiểu, trong khi tín hiệu vào Cổng 2 sẽ thoát khỏi Cổng 3 với mức tổn thất tối thiểu. Light entering port 2 experiences a large amount of loss at port 1, and light entering port 3 experiences a large amount of loss at ports 2 and 1. Ánh sáng vào cổng 2 trải qua một lượng lớn tổn thất ở cổng 1 và ánh sáng vào cổng 3 trải qua một lượng lớn tổn thất ở cổng 2 và 1.
Optical circulators are non-reciprocal devices. Mạch tuần hoàn quang là thiết bị không tương hỗ. This means that any changes in the properties of the light caused by passing through the device are not reversed by traveling in the opposite direction. Điều này có nghĩa là bất kỳ thay đổi nào về tính chất của ánh sáng gây ra khi đi qua thiết bị đều không được đảo ngược bằng cách di chuyển theo hướng ngược lại.
Tính năng lưu thông sợi quang
Cách ly cao và mất lợi nhuận cao
Mất chèn thấp & PDL
Đường quang Epoxy miễn phí
Ứng dụng tuần hoàn sợi quang
Thông số kỹ thuật lưu thông sợi quang
| Mục | Đơn vị | Thông số | |||
| Bước sóng hoạt động | bước sóng | 1064 | |||
| Băng thông | bước sóng | ± 5 | ± 10 | ± 20 | ± 30 |
| Sự cách ly | dB | ≥25 | ≥23 | ≥20 | ≥20 |
| Mất chèn @ Band, 23 ℃ | dB | ≤2.1 | ≤2,6 | ≤3.2 | .83,8 |
| PDL | dB | .20.2 | |||
| Mất mát trở lại | dB | 50 | |||
| Nói chuyện chéo | dB | 45 | |||
| PDL | dB | ≤ 0,1 | |||
| Công suất quang tối đa | mW | 300 | |||
| Loại sợi | / | Hi1060 | |||
| Nhiệt độ hoạt động | 0C | 0 ~ 50 | |||
| Nhiệt độ bảo quản | 0C | -40 ~ 85 | |||
| Kích thước gói | mm | 34x8.4x8.4 (P1) | |||
Ghi chú:
2. Thông số kỹ thuật có thể thay đổi mà không cần thông báo trước.
Kích thước tuần hoàn sợi quang (mm)
Cáp quang tuần hoàn. Tôithông tin(Thí dụ: CIR-12210)
| CIR- | □ | □ | □ | □ | □ |
| Bước sóng | Băng thông | Loại sợi | Chiều dài sợi | loại trình kết nối | |
|
1.1064nm |
1. ± 5nm |
Sợi 1,250μm |
1,0,5 +/- 0,1 m |
Kết nối 0.Không |
