Thông tin chi tiết sản phẩm:
|
| loại chế độ: | chế độ đơn | mất chèn: | 2,5 dB |
|---|---|---|---|
| Connector Typefunction gtElInit() {var lib = new google.translate.TranslateService();lib.translatePa: | SC / UPC | Nuber của kênh: | 8 kênh |
| Bước sóng: | 1470-1610nm | Gợn sóng: | 30.30.30dB |
| Mất mát trở lại: | ≥45dB | Đạo hàm: | DB50dB |
| Loại sợi: | Corning SMF-28 cực | ||
| Điểm nổi bật: | wdm trong sợi quang,hộp kết thúc sợi treo tường |
||

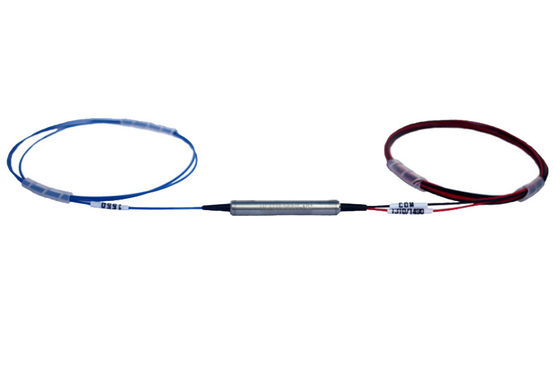

1550nm Pass / 980nm Reflect FWDM 980 / 1550nm Bộ lọc Bộ tách sợi quang WDM
Sự miêu tả
The 1310/1550nm Filter Wavelength Division Multiplexer is based on environmentally stable thin-film filter technology. Bộ ghép kênh phân chia bước sóng bộ lọc 1310 / 1550nm dựa trên công nghệ lọc màng mỏng ổn định môi trường. The devices combine or separate light at different wavelength in a wide wavelength range. Các thiết bị kết hợp hoặc tách ánh sáng ở các bước sóng khác nhau trong một phạm vi bước sóng rộng. They offer very low insertion loss, low polarization dependence, high isolation and excellent environmental stability. Họ cung cấp tổn thất chèn rất thấp, phụ thuộc phân cực thấp, cách ly cao và ổn định môi trường tuyệt vời. High power handling capability can be achieved through unique pigtail processing and high quality AR coating. Khả năng xử lý công suất cao có thể đạt được thông qua xử lý đuôi lợn độc đáo và lớp phủ AR chất lượng cao. These components have been extensively used in EDFAs, Raman amplifiers, WDM networks and fiber optical instruments. Các thành phần này đã được sử dụng rộng rãi trong EDFA, bộ khuếch đại Raman, mạng WDM và các thiết bị quang sợi.
WDM dựa trên công nghệ folter màng mỏng đã được chứng minh. WDM này được sử dụng rộng rãi trong hệ thống truyền thông sợi quang và EDFA nơi cần các dải hoạt động phẳng và rộng.
2.Tính năng:
Ban nhạc hoạt động rộng
Cách ly kênh cao
Mất chèn thấp
Độ tin cậy và ổn định cao
3.Ứng dụng:
EDFA
FTTH
Hệ thống CATV
Hệ thống WDM
Các ứng dụng
Truy cập mạng
Hệ thống WDM Metro
Hệ thống WDM đường dài
Mạng doanh nghiệp
Thông số kỹ thuật
| Mục | Đơn vị | Thông số |
| Giãn cách kênh | GHz | 200 |
| Dải bước sóng | Các kênh ITU băng tần C hoặc L 186.6 đến 196.1 THz | |
| Băng thông | GHz | ≥ +/- 33 |
| Truyền gợn băng thông | dB | .30.3 |
| Mất truyền chèn | dB | ≤1.0 |
| Phản xạ gợn sóng | dB | .20.2 |
| Mất phản xạ chèn | dB | .40,4 |
| Cách ly truyền (kênh điều chỉnh) | dB | ≥30 |
| Cách ly truyền (kênh không điều chỉnh) | dB | 50 |
| Phản xạ cô lập | dB | ≥13 |
| Mất phân cực phụ thuộc | dB | .20.2 |
| Phân tán chế độ phân cực | ps | .20.2 |
| Chỉ thị | dB | 50 |
| Mất mát trở lại | dB | ≥45 |
| Xử lý năng lượng quang | mW | ≥500 |
| Tải trọng kéo | N | ≥5 |
| Nhiệt độ hoạt động | -5 đến 70 | |
| Phạm vi nhiệt độ lưu trữ | -40 đến +85 0C | |
| Loại sợi | SMF-28e | |
| Kích thước gói | mm | 5,5 x 34mm |
Lưu ý: Tất cả các thông số kỹ thuật dựa trên các thiết bị không có đầu nối và được đảm bảo hơn
bước sóng, phân cực và nhiệt độ.
Bản vẽ kích thước( mm)
Biểu đồ phổ (dB)
Thông tin đặt hàng
| Sản phẩm | Tần số kênh | Ống | Chiều dài sợi | Kết nối |
| 200G | Lưới ITU | 1 = 250um sợi | 1 = 0,5 +/- 0,1m | 0 = Không có đầu nối |
| Bộ lọc DWDM | Trong băng tần C | 2 = 900um sợi | 2 = 1,0 +/- 0,1m | 1 = FC / UPC |
| 3 = Khác | 3 = người khác | 2 = FC / APC | ||
| 3 = SC / UPC | ||||
| 4 = SC / APC | ||||
| 5 = LC |
