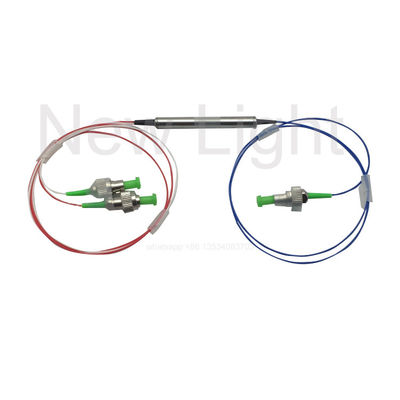

3 cổng quang Mux Demux 100Ghz 200Ghz 1x2 DWDM Thiết bị Kênh ITU
1.Mô tả:
100GHz/200GHz 1x2 wavelength multiplexer utilizes thin film coating technology and proprietary design of non-flux metal bonding micro optics packaging to achieve optical add or drop at a ITU wavelength. Bộ ghép kênh bước sóng 1xGHz 100GHz / 200GHz sử dụng công nghệ phủ màng mỏng và thiết kế độc quyền của bao bì quang học liên kết kim loại không thông lượng để đạt được thêm hoặc giảm quang ở bước sóng ITU. It provides ITU channel center wavelength, low insertion loss, high channel isolation, wide pass band, low temperature sensitivity and epoxy free optical path . Nó cung cấp bước sóng trung tâm kênh ITU, mất chèn thấp, cách ly kênh cao, dải thông rộng, độ nhạy nhiệt độ thấp và đường dẫn quang không có epoxy. It can be used for wavelength add/drop in telecommunication network system. Nó có thể được sử dụng để thêm / giảm bước sóng trong hệ thống mạng viễn thông.
The 3 ports FWDM use the thin film filter to ensure high quality and perfect optical performance. FWDM 3 cổng sử dụng bộ lọc màng mỏng để đảm bảo chất lượng cao và hiệu suất quang hoàn hảo. It can achieve 1310&1490, 1550 two channel optical signal Mux and Demux, and was widely used in CATV, Telecommunications, Internet and so on. Nó có thể đạt được 1310 & 1490, 1550 tín hiệu quang hai kênh Mux và Demux, và được sử dụng rộng rãi trong CATV, Viễn thông, Internet, v.v.
2.Tính năng:
Khoảng cách kênh ITU Grid 100G hoặc 200G
Mất chèn thấp
Băng thông rộng
Cách ly kênh cao
Không chứa Epoxy trên đường quang
Độ ổn định và độ tin cậy cao
3.Ứng dụng:
Mạng DWDM
Định tuyến bước sóng
Bộ khuếch đại sợi quang
Hệ thống cáp quang CATV
Thêm / thả kênh
Các ứng dụng
Truy cập mạng
Hệ thống WDM Metro
Hệ thống WDM đường dài
Mạng doanh nghiệp
Thông số kỹ thuật
| Mục |
Đơn vị |
Thông số |
| Giãn cách kênh |
GHz |
200 |
| Dải bước sóng |
|
Các kênh ITU băng tần C hoặc L 186.6 đến 196.1 THz |
| Băng thông |
GHz |
≥ +/- 33 |
| Truyền gợn băng thông |
dB |
.30.3 |
| Mất truyền chèn |
dB |
≤1.0 |
| Phản xạ gợn sóng |
dB |
.20.2 |
| Mất phản xạ chèn |
dB |
.40,4 |
| Cách ly truyền (kênh điều chỉnh) |
dB |
≥30 |
| Cách ly truyền (kênh không điều chỉnh) |
dB |
50 |
| Phản xạ cô lập |
dB |
≥13 |
| Mất phân cực phụ thuộc |
dB |
.20.2 |
| Phân tán chế độ phân cực |
ps |
.20.2 |
| Chỉ thị |
dB |
50 |
| Mất mát trở lại |
dB |
≥45 |
| Xử lý năng lượng quang |
mW |
≥500 |
| Tải trọng kéo |
N |
≥5 |
| Nhiệt độ hoạt động |
|
-5 đến 70 |
| Phạm vi nhiệt độ lưu trữ |
|
-40 đến +85 0C |
| Loại sợi |
|
SMF-28e |
| Kích thước gói |
mm |
5,5 x 34mm |
Lưu ý: Tất cả các thông số kỹ thuật dựa trên các thiết bị không có đầu nối và được đảm bảo hơn
bước sóng, phân cực và nhiệt độ.
Bản vẽ kích thước( mm)
Biểu đồ phổ (dB)
Thông tin đặt hàng
| Sản phẩm |
Tần số kênh |
Ống |
Chiều dài sợi |
Tư nối |
| 200G |
Lưới ITU |
1 = 250um sợi |
1 = 0,5 +/- 0,1m |
0 = Không có đầu nối |
| Bộ lọc DWDM |
Trong băng tần C |
2 = 900um sợi |
2 = 1,0 +/- 0,1m |
1 = FC / UPC |
| |
|
3 = Khác |
3 = người khác |
2 = FC / APC |
| |
|
|
|
3 = SC / UPC |
| |
|
|
|
4 = SC / APC |
| |
|
|
|
5 = LC |
