Thông tin chi tiết sản phẩm:
|
Vật chất: | Kim loại | loại chế độ: | chế độ đơn / đa chế độ |
---|---|---|---|
Connector Typefunction gtElInit() {var lib = new google.translate.TranslateService();lib.translatePa: | 3.0mm | mất chèn: | <0,3dB |
Chứng chỉ: | CE, ISO, RoHS | Mất mát trở lại: | PC≥40 UPC≥50 APC≥60 dB |
Điểm nổi bật: | Đầu nối cáp quang 0.9MM,đầu nối cáp quang 3.0mm |

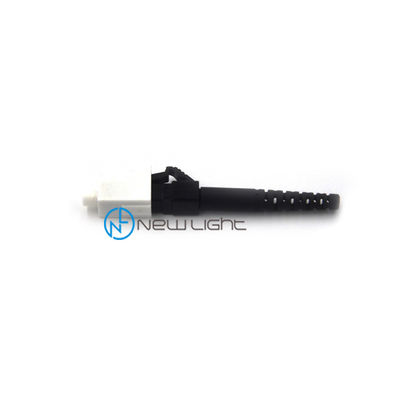

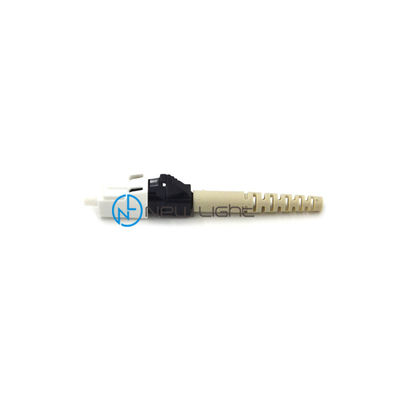

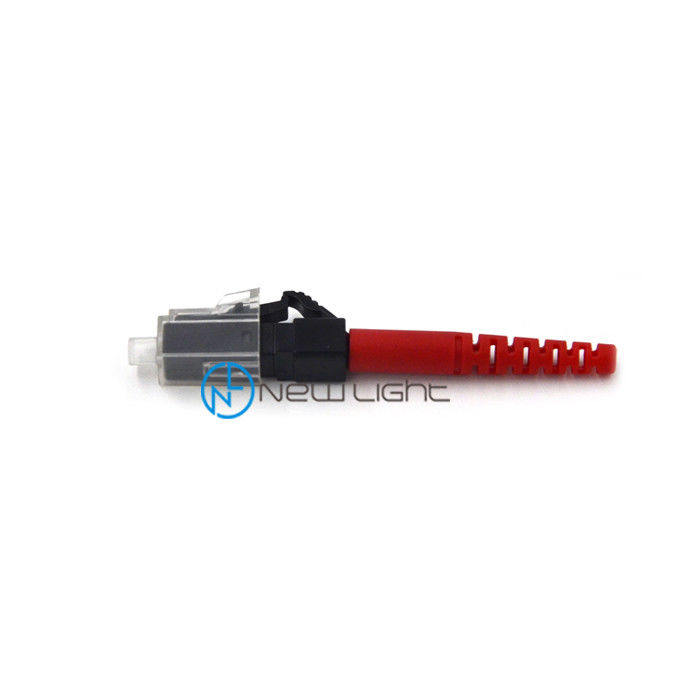

Đầu nối cáp quang đa chế độ PC có thể cài đặt 0,9 / 2.0 / 3.0mm
Đầu nối dây sợi LC là một cấu trúc đẩy và chốt,
với vỏ nhựa và ferrule gốm 1,25mm chính xác.Loại LC là một loại sợi dạng nhỏ phổ biến
dây vá quang làm giảm không gian và nó được sử dụng rộng rãi để cài đặt dày đặc.
Dây cáp quang là một trong những thành phần được sử dụng phổ biến nhất trong mạng cáp quang.sợi quang
dây vá đôi khi còn được gọi là nhảy sợi quang hoặc cáp vá sợi quang.nói chung là có
là hai loại dây cáp quang sợi quang: dây cáp quang đơn mode và sợi quang đa mode
dây vá.ở đây chế độ từ có nghĩa là chế độ truyền của ánh sáng sợi quang trong sợi quang
lõi cáp.dây cáp quang chế độ đơn thường là với sợi thủy tinh 9/125 và là áo khoác màu vàng
màu, dây vá sợi quang đa chế độ với sợi thủy tinh 50/125 hoặc 62,5 / 125 và có màu cam.
Đầu nối LC được phát triển bởi New Light Optics Technologies và là một cách tiếp cận tiến hóa hơn để đạt được các mục tiêu của đầu nối SFF (yếu tố hình thức nhỏ).
Đầu nối LC sử dụng các thành phần truyền thống của đầu nối song công SC có các đầu nối và vỏ gốm độc lập với kích thước tổng thể giảm xuống một nửa.
Họ kết nối LC bao gồm một thiết kế đơn giản độc lập;và đầu nối song công có sẵn ở cả chế độ đơn và dung sai đa chế độ, tất cả được thiết kế bằng cách sử dụng chốt kiểu RJ.
Đầu nối cáp quang, là đầu nối cáp quang chính xác hai đầu, gắn lên theo phương tiện truyền dẫn có thể được chia thành các chế độ quang đơn, phổ biến dựa trên silicon, và các loại khác như nhựa cho môi trường truyền sợi quang Cáp nhảy quang, Bằng cách kết nối các dạng cấu trúc đầu có thể được chia thành: cáp nhảy FC, cáp nhảy SC, cáp nhảy ST, cáp nhảy LC, cáp nhảy MTRJ, cáp nhảy MPO, cáp nhảy MU, cáp nhảy SMA.
Đầu nối góc được đánh bóng chỉ nên được ghép với các đầu nối góc khác.Giao phối với đầu nối không được đánh bóng gây ra tổn thất chèn rất cao.Thông thường các đầu nối được đánh bóng góc có tổn thất chèn cao hơn so với các đầu tiếp xúc vật lý thẳng chất lượng tốt.
Các đầu nối chất lượng của Ultra Ultra có thể đạt được độ phản xạ ngược tương đương với đầu nối góc khi được kết nối, nhưng kết nối góc vẫn duy trì phản xạ ngược thấp ngay cả khi đầu ra của sợi bị ngắt.
Các kết nối được đánh bóng được phân biệt rõ ràng bằng cách sử dụng khởi động giảm căng thẳng màu xanh lá cây hoặc thân kết nối màu xanh lá cây.Các bộ phận thường được xác định bằng cách thêm tên / APC vào tên.
Ví dụ: đầu nối FC góc cạnh có thể được chỉ định FC / APC, đầu nối LC góc cạnh có thể được chỉ định LC / APC, v.v.
Giá trị tổn thất hoàn trả cho các đầu nối APC được giao phối trong trường thường sẽ lớn hơn -65 dB.Đối với kết nối UPC, nó thường là -55 dB.
Khi các đầu nối không được gắn kết, chẳng hạn như các cổng không được sử dụng trong khung phân phối FTTP, thì tổn thất hoàn trả cho các đầu nối APC là -65 dB hoặc cao hơn, so với các đầu nối UPC sẽ ở trong khoảng 14 dB.
Đặc trưng:
Chế độ đơn và Đa chế độ
Tay áo Zirconia hoặc tay áo bằng đồng Phosphor
Có sẵn không có mặt bích hoặc với mặt bích cho song công, tiết kiệm không gian bảng điều khiển
Đáp ứng tiêu chuẩn JIS5974 và bellcore GR-326
Tuân thủ theo tiêu chuẩn IEC874-14 & IEC874-19
Tất cả các bộ phận tuân thủ chuẩn RoHS
Mất chèn thấp và mất phản xạ ngược
Giày có nhiều màu sắc
Khởi động 0,9 / 2.0 / 3.0mm
t
Các ứng dụng:
► Mạng cục bộ
► Mạng xử lý dữ liệu
► Ứng dụng phân phối
► Phân phối mặt bằng
► Kiểm tra và trang bị phòng thí nghiệm
Dễ sử dụng
loại trình kết nối | chế độ đơn / đa chế độ |
màu sắc | màu xanh / xanh |
cáp | 0,9 / 2.0 / 3.0 |
Đặc trưng:
--- Mất chèn thấp và mất phản xạ ngược
--- Ferrule cuối bề mặt tiền chế
--- Phím chống xoay chính xác
--- Thân bằng đồng mạ niken
--- Bốt phong cách Telcordia
--- ferrule gốm nổi tự do
Tham số
tên sản phẩm | Đầu nối sợi quang OEM / ODM 3.0mm cho dây nối phân phối trong nhà |
loại chế độ | chế độ đơn / đa chế độ |
đường kính cáp | 0,9 / 2.0 / 3.0 mm |
mất chèn | 0,3dB (tổn thất chèn thấp có thể là ≤ 0,35dB) |
mất mát trở lại | ≥60 dB |
chiều dài sóng | 1310/1550 |
vật liệu ferrule | Gốm sứ |
nhiệt độ hoạt động | -40 ~ + 85oC |
OEM / ODM | chấp nhận được |
sự bảo đảm | 3 năm sau khi giao hàng |
Thời gian giao hàng | 2-15 ngày làm việc (theo số lượng của bạn) |
thêm kết nối để tham khảo
Loại trình kết nối | LC / SC / FC / FC / E2000 / MPO / MTRJ / SMA |
Kiểu chế độ | chế độ đơn hoặc đa chế độ |
Loại cáp | 0,9 / 2.0 / 3.0 mm |
Đặt hàng như thế nào
1. Kiểu kết nối: SC / FC / LC / ST / MPO / MTP / MU / MTRJ / E2000 / SMA
2. Loại chế độ: chế độ đơn (UPC và APC) / chế độ đa (PC)
3. Đường kính cáp: 0.9 / 2.0 / 3.0 mm (có thể tùy chỉnh đường kính khác)
4. Vật liệu phủ: PVC / LSZH
5. số lượng sợi: đơn giản / song công / 4 lõi / 6 lõi / 8 lõi / 12 lõi / 24 lõi / 48 lõi / 96 lõi, v.v.
6. Loại cáp: G652D / G657A1 / G657A2 / G655 / OM1 / OM2 / OM3-150 / OM3-300 / OM4 / OM5
7. Chiều dài dây vá: theo yêu cầu của bạn
Đầu nối 8.MPO / MTP nên cho chúng tôi biết phương pháp nào (loại A / loại B / loại C), nam hay nữ, số sợi (4/8/12/16/24 / 32 sợi)
