Thông tin chi tiết sản phẩm:
|
| Vật chất: | Kim loại | loại chế độ: | chế độ đơn / đa chế độ |
|---|---|---|---|
| Connector Typefunction gtElInit() {var lib = new google.translate.TranslateService();lib.translatePa: | 3.0mm | mất chèn: | <0,3dB |
| Chứng chỉ: | CE, ISO, RoHS | Mất mát trở lại: | PC≥40 UPC≥50 APC≥60 dB |
| Điểm nổi bật: | Đầu nối sợi quang 40db,Đầu nối sợi quang 2.0mm,Đầu nối lc sợi quang đa chế độ 40db |
||

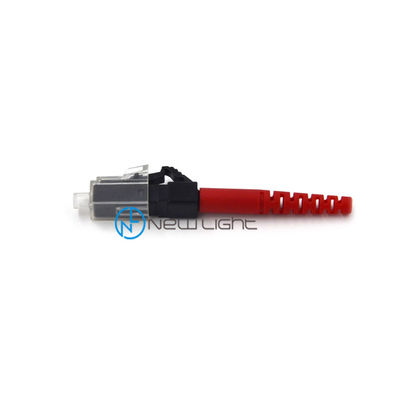

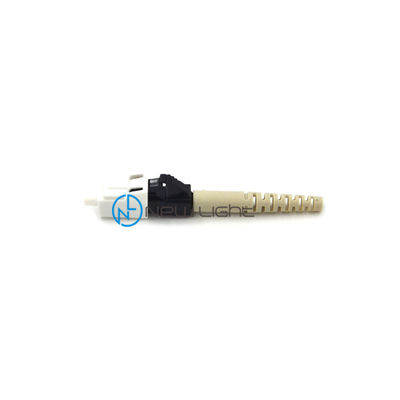

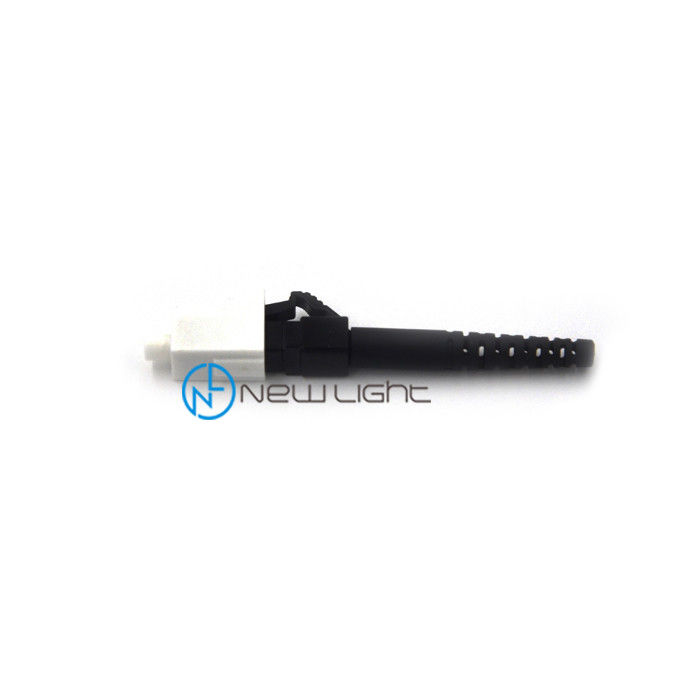

Đầu nối cáp quang góc phải Multi Mode LC SX 0.9mm 2.0mm 3.0mm
Dây vá sợi quang là một trong những thành phần được sử dụng phổ biến nhất trong mạng cáp quang.sợi quang
dây vá đôi khi còn được gọi là dây nhảy sợi quang hoặc cáp vá sợi quang.nói chung ở đó
là hai loại dây vá sợi quang: dây vá sợi quang đơn mode và sợi quang đa mode
dây vá.ở đây từ mode có nghĩa là chế độ truyền của ánh sáng sợi quang trong sợi quang
lõi cáp.thường là dây vá sợi quang đơn mode có sợi thủy tinh 9/125 và là áo khoác màu vàng
màu sắc, dây vá sợi quang đa chế độ có sợi thủy tinh 50/125 hoặc 62,5 / 125 và có màu cam.
LC là dạng rút gọn của Đầu nối Lucent, đầu nối dây vá sợi quang LC là cấu trúc đẩy và chốt,
với vỏ nhựa và chân sắt 1,25mm chính xác.Loại LC là một loại sợi nhỏ phổ biến
dây vá quang giúp giảm không gian và nó được sử dụng rộng rãi để lắp đặt dày đặc.
Đầu nối lc cáp quang là một thiết bị cơ khí được thiết kế để căn chỉnh các đầu nối sợi quang.Nó chứa ống bọc kết nối, giữ hai ống sắt lại với nhau.
Bộ điều hợp sợi quang là loại mặt bích trong vỏ nhựa;Bộ điều hợp chế độ đơn có tay áo bằng gốm trong khi bộ điều hợp sợi đa chế độ có tay áo bằng đồng.
APC Connector là một loại đầu nối sợi quang giúp giảm thiểu hiện tượng phản xạ ngược do mài góc từ 5 ° đến 15 ° được áp dụng cho các mặt cuối.Như minh họa trong hình sau.
Các đầu nối được đánh bóng góc chỉ nên được kết hợp với các đầu nối được đánh bóng góc khác.Việc giao phối với đầu nối không được đánh bóng góc gây ra tổn thất chèn rất cao.Nói chung các đầu nối được mài góc có độ suy hao chèn cao hơn so với các đầu nối tiếp xúc vật lý thẳng có chất lượng tốt.
Các đầu nối chất lượng “cực cao” có thể đạt được phản xạ ngược tương đương với đầu nối góc khi được kết nối, nhưng kết nối góc cạnh duy trì phản xạ ngược thấp ngay cả khi ngắt kết nối đầu ra của sợi quang.
Các kết nối được đánh bóng góc cạnh được phân biệt rõ ràng bằng cách sử dụng bốt giảm căng thẳng màu xanh lá cây hoặc thân đầu nối màu xanh lá cây.Các bộ phận thường được xác định bằng cách thêm “/ APC” vào tên.
Ví dụ, đầu nối FC góc cạnh có thể được chỉ định FC / APC, đầu nối LC góc cạnh có thể được chỉ định LC / APC, v.v.
Giá trị của suy hao trả về cho các đầu nối APC được phối trong trường thường sẽ lớn hơn -65 dB.Đối với kết nối UPC, nó thường là -55 dB.
Khi các đầu nối không được kết hợp — chẳng hạn như các cổng không sử dụng trong khung phân phối FTTP — suy hao trả về cho đầu nối APC là -65 dB hoặc lớn hơn, so với các đầu nối UPC sẽ nằm trong vùng lân cận 14 dB.
Đặc trưng:
► Phù hợp với IEC 61754-20 và TIA 604-2
► Suy hao chèn thấp và phản xạ ngược
► Vỏ hình lưỡi lê để dễ dàng kết thúc
► Thân đồng thau mạ niken
► Tôn gốm Zirconia với lớp hoàn thiện PC cao cấp
► Tuân theo RoHS, REACH SvHC
Các ứng dụng:
► Mạng cục bộ
► Mạng xử lý dữ liệu
► Ứng dụng phân phối
► Phân phối mặt bằng
► Thiết bị kiểm tra và phòng thí nghiệm
Dễ sử dụng
| loại trình kết nối | chế độ đơn / đa chế độ |
| màu sắc | xanh lam / xanh lục |
| cáp | 0,9 / 2,0 / 3,0 |
Đặc trưng:
--- Suy hao chèn thấp và mất phản xạ ngược
--- Bề mặt cuối Ferrule hình vòm trước
--- Phím chống xoay chính xác
--- Thân đồng mạ niken
--- Bốt phong cách Telcordia
--- Ferrule gốm nổi tự do
Tham số
| tên sản phẩm | Đầu nối sợi quang ST OEM / ODM 3.0mm cho dây vá phân phối trong nhà |
| loại chế độ | chế độ đơn / chế độ đa |
| đường kính cáp | 0,9 / 2,0 / 3,0 mm |
| mất chèn | ≤ 0,3dB (tổn thất chèn thấp có thể là ≤ 0,35dB) |
| trả lại mất mát | ≥60 dB |
| chiều dài sóng | 1310/1550 |
| vật liệu ferrule | Gốm sứ |
| nhiệt độ toán hạng | -40 ~ + 85 ℃ |
| OEM / ODM | chấp nhận được |
| sự bảo đảm | 3 năm sau khi giao hàng |
| Thời gian giao hàng | 2-15 ngày làm việc (theo số lượng của bạn) |
thêm kết nối để tham khảo
| Loại trình kết nối | LC / SC / FC / FC / E2000 / MPO / MTRJ / SMA |
| Loại chế độ | chế độ đơn hoặc đa chế độ |
| Loại cáp | 0,9 / 2,0 / 3,0 mm |
Đặt hàng như thế nào
1. Loại đầu nối: SC / FC / LC / ST / MPO / MTP / MU / MTRJ / E2000 / SMA
2. Loại chế độ: chế độ đơn (UPC và APC) / chế độ đa (PC)
3. Đường kính cáp: 0.9 / 2.0 / 3.0 mm (có thể tùy chỉnh đường kính khác)
4. Vật liệu phủ: PVC / LSZH
5. số lượng sợi: đơn giản / duplex / 4 lõi / 6 lõi / 8 lõi / 12 lõi / 24 lõi / 48 lõi / 96 lõi và như vậy
6. Loại cáp: G652D / G657A1 / G657A2 / G655 / OM1 / OM2 / OM3-150 / OM3-300 / OM4 / OM5
7. Chiều dài dây vá: theo yêu cầu của bạn
8. Đầu nối MPO / MTP nên cho chúng tôi biết phương pháp nào (loại A / loại B / loại C), nam hay nữ, số lượng sợi (4/8/12/16/24/32 sợi)
