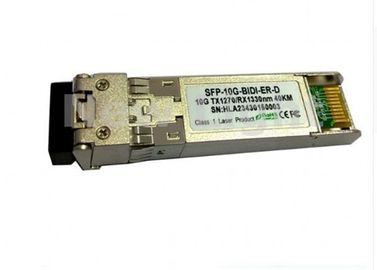

Thông tin chi tiết sản phẩm:
|
| Tên: | Bộ thu phát SFP BIDI | Khoảng cách: | 40 km |
|---|---|---|---|
| Chế độ: | Chế độ đơn | Tốc độ truyền dữ liệu: | 30% |
| Bước sóng: | 1270 / 1330nm | Loại trình kết nối: | LC |
| Điểm nổi bật: | bộ thu phát gigabit ethernet,bộ thu phát sợi đơn chế độ |
||
ĐÁNH GIÁ TỐI ĐA ĐỘ TỐT NHẤT
| Tham số | Ký hiệu | Min. | Tối đa | Đơn vị | chú thích |
| Cung câp hiệu điện thê | VCC | -0,5 | 4,0 | V | |
| Nhiệt độ lưu trữ | -40 | 85 | ° C | ||
| Độ ẩm tương đối | 85 | % |
Lưu ý: Sự căng thẳng vượt quá mức tuyệt đối tuyệt đối có thể gây ra hư hỏng vĩnh viễn cho mô đun
Đặc tính:
* Hỗ trợ tốc độ dữ liệu 9.95Gb / s đến 10.3Gb / s
* Bộ kết nối Simplex LC Bộ chuyển đổi quang học SFP + Bi-Directional
* Chẩn đoán kỹ thuật số SFF-8472 Tuân thủ
* Cắm nóng
* Máy phát laser DFB Laser 1: 1270nm, bộ thu 1330nm
Máy phát laze DFB Laser 2: 1330nm, bộ tiếp nhận 1270nm
* Lên đến 40 km trên 9 / 125um SMF
* Tương thích SFP + MSA SFF-8431
* Nhiệt độ trường hợp hoạt động: 0 đến 70 ° C
Các ứng dụng:
* 10GBASE-ER ở tốc độ 10.3125Gbps
* 10GBASE-EW ở tốc độ 9.953Gbps
* Các liên kết quang khác
Đ CHC ĐIỂM HOẠT ĐỘNG ĐỘNG GERERAL
| Tham số | Ký hiệu | Min. | Typ | Tối đa | Đơn vị | chú thích | |
| Tốc độ dữ liệu | Ethernet | 10.3125 | Gb / s | ||||
| Fibre Channel | 10.518 | ||||||
| Cung câp hiệu điện thê | VCC | 3,13 | 3,3 | 3,47 | V | ||
| VCC | V | ||||||
| Nguồn cung hiện tại | Icc 5 | mA | |||||
| Icc 3 | 400 | mA | |||||
| Điều kiện hoạt động Temp. | Tc | 0 | 70 | ° C | |||
ĐẦU ĐIỆN / Đ OUTC ĐIỂM ĐIỆN
l Transmitter
| Tham số | Ký hiệu | Min. | Typ | Tối đa | Đơn vị | chú thích | |
| Khác. điện áp đầu vào swing | 120 | 820 | mVpp | 1 | |||
| Tx Tắt đầu vào | H | VIH | 2.0 | Vcc + 0.3 | V | ||
| L | VIL | 0 | 0,8 | ||||
| Tx lỗi đầu ra | H | VOH | 2.0 | Vcc + 0.3 | V | 2 | |
| L | VOL | 0 | 0,8 | ||||
| Nhập Diff. Trở kháng | Zin | 100 | Ω | ||||
l Người nhận
| Tham số | Ký hiệu | Min. | Typ | Tối đa | Đơn vị | chú thích | |
| Khác. điện áp xoay đầu ra | 340 | 650 | 800 | mVpp | 3 | ||
| Đầu ra Rx LOS | H | VOH | 2.0 | Vcc + 0.3 | V | 2 | |
| L | VOL | 0 | 0,8 | ||||
Chú ý 1) TD +/- là nội bộ AC kết hợp với sự kết thúc khác nhau 100Ω trong mô-đun.
Lưu ý 2) Tx Fault và Rx LOS là các đầu ra bộ thu mở, nên được kéo lên với điện trở 4.7k đến 10kΩ trên bảng chủ. Kéo điện áp giữa 2.0V và VCC + 0.3V.
Lưu ý 3) Các đầu ra RD +/- được kết hợp bên trong AC, và nên được chấm dứt với 100Ω (phân) tại SERDES người dùng.
Đ CHC ĐIỂM KHÁC
l Transmitter
| Tham số | Ký hiệu | Min. | Typ | Tối đa | Đơn vị | chú thích |
| Bước sóng hoạt động | 1260 | 1270 | 1280 | nm | ||
| 1320 | 1330 | 1340 | ||||
| Ave. công suất ra (đã bật) | Po | 0 | 4 | dBm | 1 | |
| Tốc độ tuyệt chủng | ER | 5 | dB | 1 | ||
| Độ rộng phổ quang RMS | Δλ | 1 | nm | |||
| Thời gian tăng / giảm (20% ~ 80%) | Tr / Tf | 50 | ps | 2 | ||
| Biên độ điều chế quang học | OMA | -6,2 | dBm | |||
| Hình phạt phân tán | 1 | dB | ||||
| Quang Quang | Tương thích với IEEE 0802.3ae | |||||
l Người nhận
| Tham số | Ký hiệu | Min. | Typ | Tối đa | Đơn vị | chú thích |
| Bước sóng hoạt động | 1320 | 1330 | 1340 | nm | ||
| 1260 | 1270 | 1280 | ||||
| Nhạy cảm | Psen | -15 | dBm | 3 | ||
| Min. quá tải | Pimax | 0.5 | dBm | |||
| Xác nhận LOS | Pa | -30 | dBm | |||
| LOS De-assert | Pd | -16 | dBm | |||
| LOS Hysteresis | Pd-Pa | 0.5 | 4 | dB |
Lưu ý 1) Đo bằng 10,3125b / s với PRBS 2 31 - 1 Mẫu kiểm tra NRZ.
Lưu ý 2) 20% ~ 80%
Lưu ý 3) Trong trường hợp xấu nhất ER, đo được ở mức 10,3125 Gb / s với PRBS 2 31 - 1 Mẫu thử nghiệm NRZ cho BER <1x10 -12
Định nghĩa và chức năng PIN
| Ghim | Ký hiệu | Tên / Mô tả |
| 1 | VEET [1] | Máy phát tín hiệu Ground |
| 2 | Tx_FAULT [2] | Lỗi của máy phát |
| 3 | Tx_DIS [3] | Transmitter Vô hiệu hoá. Sản lượng laser bị vô hiệu hóa ở mức cao hoặc mở |
| 4 | SDA [2] | Dây dữ liệu giao diện nối tiếp 2 dòng |
| 5 | SCL [2] | Giao diện nối tiếp 2 dây Dòng đồng hồ |
| 6 | MOD_ABS [4] | Không có Module. Căn cứ trong mô-đun |
| 7 | RS0 [5] | Chọn giá 0 |
| số 8 | RX_LOS [2] | Mất tín hiệu báo hiệu. Logic 0 cho biết hoạt động bình thường |
| 9 | RS1 [5] | Tỷ lệ Chọn 1 |
| 10 | VEER [1] | Mặt đất nhận |
| 11 | VEER [1] | Mặt đất nhận |
| 12 | RD- | Receiver Inverted DATA ra ngoài. AC Coupled |
| 13 | RD + | Thu nhận DATA. AC Coupled |
| 14 | VEER [1] | Mặt đất nhận |
| 15 | VCCR | Bộ thu Nguồn |
| 16 | VCCT | Nguồn cung cấp phát |
| 17 | VEET [1] | Máy phát tín hiệu Ground |
| 18 | TD + | Transmitter DATA in AC Coupled |
| 19 | TD- | Transmitter Inverted DATA in AC Coupled |
| 20 | VEET [1] | Máy phát tín hiệu Ground |
