| Tên thương hiệu: | New Light |
| MOQ: | 1~10000 |
| giá bán: | 6~15 |
| Chi tiết bao bì: | 1 miếng mỗi gói |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
Sự miêu tả:
Đầu nối cáp quang: LC, ST, FC, SC, MTRJ, DIN, D4, E2000, MPO
Loại giao diện Ferrule: APC, PC, UPC
Lõi sợi: Simplex, duplex
Loại sợi; đa chế độ (50/125) / (62,5 / 125), Singlemode (9/125)
Đường kính sợi (mm): Φ 0,9, φ 2.0, Φ 3.0
Chiều dài cáp; tùy chỉnh
Mặt kết nối: Yêu cầu hình học mặt cuối MPO: EN50377-15-1
Chất lượng đánh bóng :: Chất lượng mặt cuối được đánh bóng: IEC61300-3-35

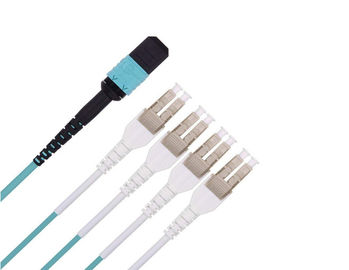

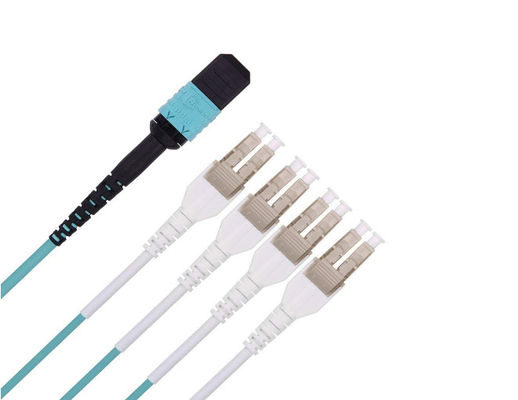

Cáp vá MPO của chúng tôi được thiết kế cho các giải pháp trung tâm dữ liệu hỗ trợ các cấu trúc liên kết như 10
Gigabit Ethernet, Kênh sợi quang hoặc Infiniband - như được chỉ định trong tiêu chuẩn trung tâm dữ liệu EN50173-5 và
ISO / IEC 24764.
Chi tiết MPO:

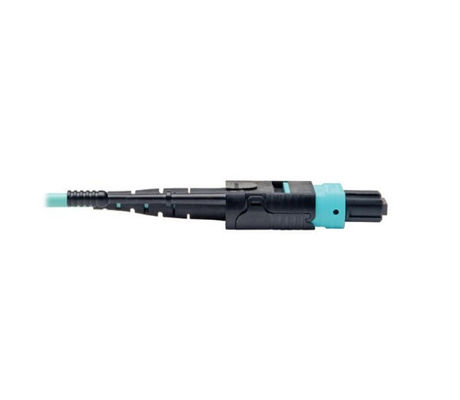

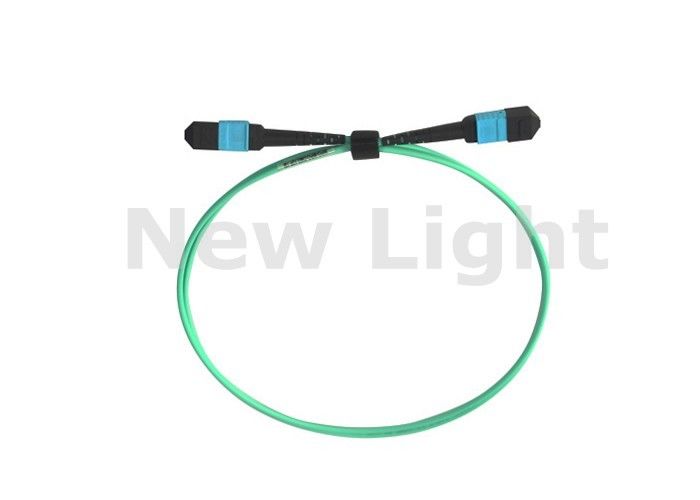

Cáp vá MPO được sử dụng để thực hiện kết nối giữa các băng MPO hoặc kết nối với thiết bị hoạt động với giao diện MPO / MTP.
Trong trường hợp dây nối MPO được kết nối (thông qua bộ ghép MPO) với cáp vá MPO khác, một trong hai đầu nối MPO phải là nam (được trang bị chân).
Cáp vá MPO có sẵn trong 3 cấu hình bản đồ dây khác nhau: Straight, Total Flipped hoặc Pair Flipped
Cáp vá MPO có sẵn trong cáp quang đa chế độ và đơn chế độ.
Các ứng dụng
Hiệu suất của Hội đồng chấm dứt MTP / MPO:
| Loại / Hiệu suất | Singlemode (đánh bóng APC) | Đa chế độ (PC / Flat Ba Lan) | ||
| Tiêu chuẩn | Ưu đãi thấp | Tiêu chuẩn | Ưu đãi thấp | |
| Mất chèn tối đa | 0,75dB | 0,35dB | ≤ 0,60dB | 0,35dB |
| Mất mát trở lại | 50dB | Không có | ||
| Nhiệt độ hoạt động | -40 ° C đến 80 ° C | 40 ° C đến 80 ° C | ||
| Kiểm tra bước sóng | 1310nm | 850nm | ||
Tiêu chuẩn của sản phẩm MTP:
Đạt tiêu chuẩn IEC-61754-7; JIS C5982; TIA-604-5 (FOCIS5); Tuân thủ Telcordia GR-1435-CORE
Cáp cấu trúc trên TIA-568-C
Quang học song song
- Tuân thủ diễn đàn mạng quang (OIF)
- Tuân thủ InfiniBand
InfiniBand
- Tuân thủ Kênh sợi 10G
- 40G và 100G IEEE 802.3
- QSFP
| Loại trình kết nối | Vật phẩm thử nghiệm | Tối thiểu | Tối đa |
| PC MTP | ROC_X (abs) (mm) | 500 | |
| ROC_Y (abs) (mm) | 50 | ||
| Góc_X (độ) | -0,2 | 0,2 | |
| Góc_Y (độ) | -0,2 | 0,2 | |
| Max.DH.All Sợi (nm) | -600 | 600 | |
| Max.DH.Ave (nm) | -300 | 300 | |
| Max.DH.Adj (nm) | -300 | 300 | |
| Tối đa Lõi nhúng (nm) | -300 | 300 | |
| Chiều cao sợi (nm) | -300 | 300 | |
| ROC_X (abs) (mm) | 1000 | 3000 | |
| APC | ROC_X (abs) (mm) | 500 | |
| ROC_Y (abs) (mm) | 50 | ||
| Góc_X (độ) | -0,2 | 0,2 | |
| Góc_Y (độ) | 7,8 | 8.2 | |
| Max.DH.All Sợi (nm) | -600 | 600 | |
| Max.DH.Ave (nm) | -300 | 300 | |
| Max.DH.Adj (nm) | -300 | 300 | |
| Chiều cao sợi (nm) |
|
