Thông tin chi tiết sản phẩm:
|
| loại trình kết nối: | MPO / MTP | Vật chất: | LSZH |
|---|---|---|---|
| loại chế độ: | chế độ đơn | loại lõi: | 24 lõi |
| màu cáp: | Màu vàng | Chiều dài: | Có thể được tùy chỉnh |
| Giấy chứng nhận: | CE, ISO, RoHS | Thời gian giao hàng: | 2-7 ngày làm việc sau khi nhận tiền gửi |
| khả năng sản xuất: | 500 chiếc / ngày | Thời hạn thanh toán: | T / T, đặt cọc trước 30% |
| tên sản phẩm: | USCOME 24 lõi cáp G657A1 LSZH 3.0 chế độ đơn | ||
| Điểm nổi bật: | cáp mpo,cáp mpo đến mpo |
||

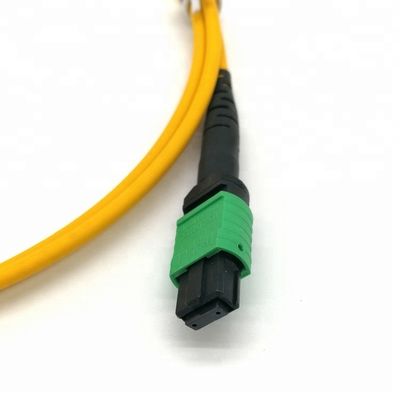

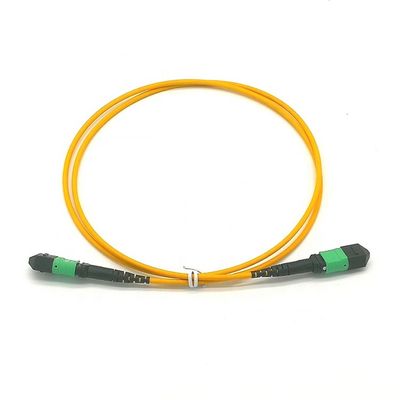

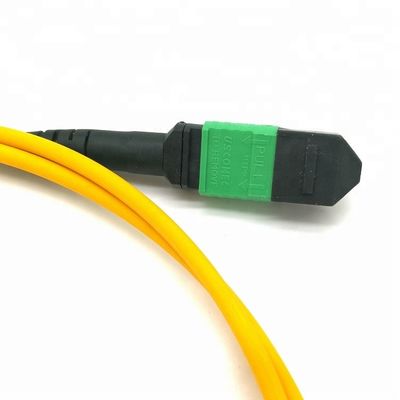

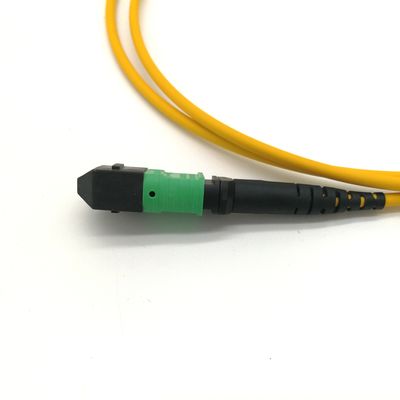

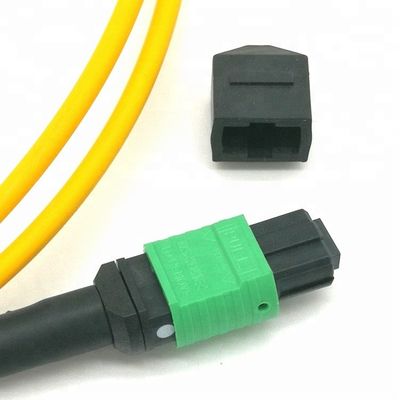

USCOME 24 lõi cáp G657A1 LSZH 3.0 chế độ đơn Cáp quang MPO / MTP Dây cáp
Cáp trung kế MTP được thiết kế cho kết nối trực tiếp quang học 40G (12 lõi) và 100G (24 lõi) và ứng dụng trung tâm dữ liệu mật độ cao; Các đầu nối MTP Conec MTP gốc của Hoa Kỳ hoàn toàn tuân thủ các tiêu chuẩn MPO.
Cáp quang FIBERCAN đáp ứng RoHS và UL, và tất cả các đầu nối cáp vá sợi được kiểm tra quang học 100% về tổn thất chèn để đảm bảo chất lượng tốt.
| Tên thanh P : | USCOME 24 lõi cáp G657A1 LSZH 3.0 chế độ đơn |
| Mô hình | MTP / 2-3-4 / 5-6-78 |
| 1. Một đầu nối | MTP |
| 2. Một loại đánh bóng | PC, UPC, APC. |
| 3. Mã PIN | F = nữ |
| 4. Đầu nối B | MTP |
| 5. Loại đánh bóng B | PC, UPC, APC. |
| 6. Mã PIN | F = nữ |
| 7. Loại sợi | B6A1 = G657A1; |
| 8. Số lượng sợi | 24 lõi |
| Áo khoác 9.Cable | V = PVC; Z = LSZH |
| 10. Chiều dài | 1 triệu |
| 11 Chính trị. | A, B, C có sẵn |
Tuân thủ theo tiêu chuẩn IEC61754-7 & GR-1435-CORE.
Thiết kế mô-đun, cấu trúc khóa cắm, dễ dàng để kiểm tra, Cài đặt, gỡ bỏ và điều chỉnh. Thông thường, các đầu nối MTP / MPO đơn lẻ thường có thể chứa 12 sợi trở lên, không gian nối dây có chiều cao 1U có thể chứa tới 96 LC, Giao diện quang. Tiết kiệm không gian tủ và giá đỡ, quản lý cáp dễ dàng Các loại sợi, cáp có sẵn, để đáp ứng các nhu cầu khác nhau của khách hàng.
Có thể lựa chọn nam, nữ. Chọn vị trí chính xác với bộ chuyển đổi được kết nối thông qua chức năng định vị Pin-pin, độ ổn định cao.
Ferrule đa lõi, kích thước nhỏ, tốc độ cao và dung lượng cao để đáp ứng nhu cầu của hệ thống thông tin sợi quang và hệ thống dây kết nối mật độ cao hiệu quả cao. Đối với cơ sở hạ tầng mạng trong tương lai, có khả năng mở rộng cao, hỗ trợ các yêu cầu Ethernet và Kênh sợi quang 10 / 100-1Gbps.
Các yêu cầu của MPO / MTP t est là gì?
a.Endface yêu cầu:
| 400 X | Mô tả khuyết điểm | Cho phép số lượng | |
| Chất xơ (9um, 50um, 62,5um) | Vết xước trắng | ≤3um | Không giới hạn |
| Nơi | ≤2um | 5 CÁI | |
| Khiếm khuyết | / | Không cho phép | |
| Tấm ốp (62,5-125um) | Vết xước trắng | ≤3um | Không giới hạn |
| ≤5um | 1 chiếc | ||
| Vết xước đen | ≤3um | 2 CÁI | |
| Đốm đen | ≤2um | Không giới hạn | |
| ≤5um | 3 CHIẾC | ||
| Khiếm khuyết | ≤2um | Xung quanh không giới hạn | |
| ≤15um | Tổng chiều dài nhỏ hơn chiều dài cạnh 1/4 | ||
| Vòng nhựa | / | Không giới hạn | |
b.Phương pháp:
| MPO / MTP | Tiêu chuẩn SM | SM ferrule mất thấp | Tiêu chuẩn MM | MM ferrule mất thấp | |
| Mất IL | Điển hình | 0,35dB | 0,20dB | 0,35dB | 0,20dB |
| Tối đa | 0,75dB | 0,35dB | 0,65dB | 0,35dB | |
| RL | APC≥50dB | 25dB | 35dB | ||
| PC 40dB | |||||
| Lặp lại | .300.30dB (Cắm hơn 500 lần) | 0,30dB (Cắm hơn 1000 lần) | |||
| Khả năng thay thế lẫn nhau | .300.30dB (Với một đầu nối phù hợp) | ||||
| Sức căng | .300.30dB (Độ căng tối đa 66N) | ||||
| Sốc | .300.30dB (10 ~ 55Hz) | ||||
| Phạm vi nhiệt độ | -40 ° C ~ + 75 ° C | ||||
c. Chỉ số thông minh:
| Đầu nối MPO / MTP | Kiểm tra kích thước 3D |
| Bán kính cong | X ≥2000mm, Y ≥50mm |
| Chiều cao sợi | 1000 ~ 4000nm |
| Góc nhìn cuối | X ± 0,3 °, Y ± 0,3 ° |
| Lõi nhúng | ± 300nm |
d. Độ dài dung sai:
| Chiều dài (M) | Lòng khoan dung |
| ≤10 | + 10CM |
| 10 <L≤30 | + 15CM |
| > 30 | + 10% |
Ba phương pháp phân cực Loại A, Loại B và Loại C được sử dụng để đảm bảo phân bổ hai chiều đúng.
Loại cáp trung kế MPO xuyên thẳng:
Bộ điều hợp khóa từ khóa xuống, Cáp nối đôi 1 x A đến B và Cáp nối đôi 1 x A đến A.
Cáp trung kế loại B Cross MPO:
Key-Up to Key-Up Adaptor và 2 x A to A Patch Patch.
Cáp trung kế loại C cặp chéo:
Key-Up to Key-Down Adapters và 2 x A to A Duplex Patch Cable.
Sử dụng nhiệt độ
-40 ° ~ + 80 °
Ứng dụng :
Kiểm tra trang thiết bị
FTTX + LAN
CATV sợi quang
Hệ thống thông tin quang
Viễn thông
Bắt buộc:
Chúng tôi sẽ đóng gói bằng túi OPP và hộp carton bên ngoài. để bảo vệ hàng hóa không bị hư hại khi giao hàng.
Chuyển :
Chúng tôi có thể giao hàng bằng đường hàng không và đường biển. đó là theo số lượng và yêu cầu của bạn.
Thanh toán :
Thời hạn thanh toán: T / T, L / C, PAYPAL / Western UNION / MONEYGRAM. Đặt cọc trước 30%. số dư thanh toán trước khi giao hàng.
Thời hạn giá: EXW, FOB, CIF, CFR. CỬA ĐẾN CỬA
Nhiều sản phẩm hơn :
Chúng tôi có dây vá quang, pigtail, bộ chuyển đổi, suy hao, hộp phân phối, đầu nối Assmugging nhanh .etc. Nếu bạn cần thêm sản phẩm hoặc danh mục, bạn có thể liên hệ với chúng tôi
