Thông tin chi tiết sản phẩm:
|
| loại chế độ: | chế độ đơn | mất chèn: | 2,5 dB |
|---|---|---|---|
| Connector Typefunction gtElInit() {var lib = new google.translate.TranslateService();lib.translatePa: | SC / UPC | Nuber của kênh: | 8 kênh |
| Bước sóng: | 1470-1610nm | Gợn sóng: | 30.30.30dB |
| Mất mát trở lại: | ≥45dB | Đạo hàm: | DB50dB |
| Loại sợi: | Corning SMF-28 cực | ||
| Điểm nổi bật: | wdm trong sợi quang,hộp kết thúc sợi treo tường |
||

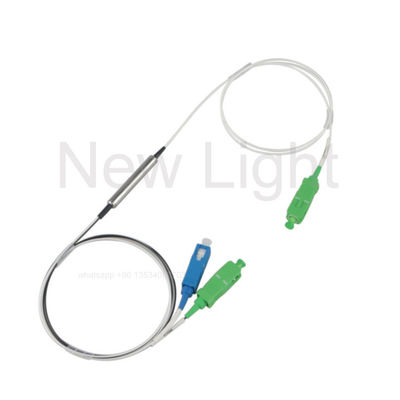

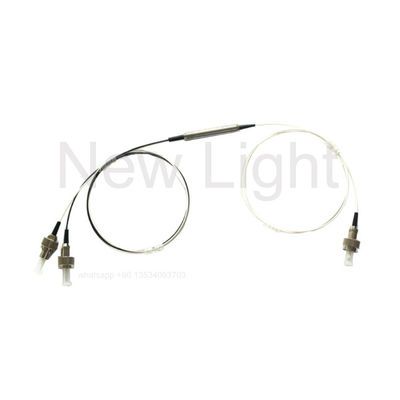

Bộ lọc sợi quang 3 cổng 100G 200G 1X2 DWDM Thiết bị cho các hệ thống WDM
Sự miêu tả
Các thành phần DWDM ITU là kết quả của nhiều năm kinh nghiệm viễn thông trong bộ lọc màng mỏng
technology. Công nghệ. Individual components are available on ITU channel spacing of 200 GHz. Các thành phần riêng lẻ có sẵn trên khoảng cách kênh ITU 200 GHz.
These devices exceed the requirements of Telcordia GR-1221. Các thiết bị này vượt quá yêu cầu của Telcordia GR-1221. They demonstrate low insertion loss Họ chứng minh mất chèn thấp
và độ nhạy cảm nhiệt độ, và hiệu suất đáng tin cậy trong các ứng dụng hệ thống giống.
Đặc trưng
Mất chèn thấp
Cách ly kênh cao
Mất phụ thuộc phân cực thấp
Độ tin cậy và ổn định vượt trội
Các ứng dụng
Truy cập mạng
Hệ thống WDM Metro
Hệ thống WDM đường dài
Mạng doanh nghiệp
Thông số kỹ thuật
| Mục | Đơn vị | Thông số |
| Giãn cách kênh | GHz | 200 |
| Dải bước sóng | Các kênh ITU băng tần C hoặc L 186.6 đến 196.1 THz | |
| Băng thông | GHz | ≥ +/- 33 |
| Truyền gợn băng thông | dB | .30.3 |
| Mất truyền chèn | dB | ≤1.0 |
| Phản xạ gợn sóng | dB | .20.2 |
| Mất phản xạ chèn | dB | .40,4 |
| Cách ly truyền (kênh điều chỉnh) | dB | ≥30 |
| Cách ly truyền (kênh không điều chỉnh) | dB | 50 |
| Phản xạ cô lập | dB | ≥13 |
| Mất phân cực phụ thuộc | dB | .20.2 |
| Phân tán chế độ phân cực | ps | .20.2 |
| Chỉ thị | dB | 50 |
| Mất mát trở lại | dB | ≥45 |
| Xử lý năng lượng quang | mW | ≥500 |
| Tải trọng kéo | N | ≥5 |
| Nhiệt độ hoạt động | -5 đến 70 | |
| Phạm vi nhiệt độ lưu trữ | -40 đến +85 0C | |
| Loại sợi | SMF-28e | |
| Kích thước gói | mm | 5,5 x 34mm |
Lưu ý: Tất cả các thông số kỹ thuật dựa trên các thiết bị không có đầu nối và được đảm bảo hơn
bước sóng, phân cực và nhiệt độ.
Bản vẽ kích thước( mm)
Biểu đồ phổ (dB)
Thông tin đặt hàng
| Sản phẩm | Tần số kênh | Ống | Chiều dài sợi | Kết nối |
| 200G | Lưới ITU | 1 = 250um sợi | 1 = 0,5 +/- 0,1m | 0 = Không có đầu nối |
| Bộ lọc DWDM | Trong băng tần C | 2 = 900um sợi | 2 = 1,0 +/- 0,1m | 1 = FC / UPC |
| 3 = Khác | 3 = người khác | 2 = FC / APC | ||
| 3 = SC / UPC | ||||
| 4 = SC / APC | ||||
| 5 = LC |
