Thông tin chi tiết sản phẩm:
|
| loại chế độ: | chế độ đơn | mất chèn: | 2,5 dB |
|---|---|---|---|
| Connector Typefunction gtElInit() {var lib = new google.translate.TranslateService();lib.translatePa: | SC / UPC | Nuber của kênh: | 8 kênh |
| Bước sóng: | 1470-1610nm | Gợn sóng: | 30.30.30dB |
| Mất mát trở lại: | ≥45dB | Đạo hàm: | DB50dB |
| Loại sợi: | Corning SMF-28 cực | ||
| Điểm nổi bật: | wdm trong sợi quang,hộp kết thúc sợi treo tường |
||

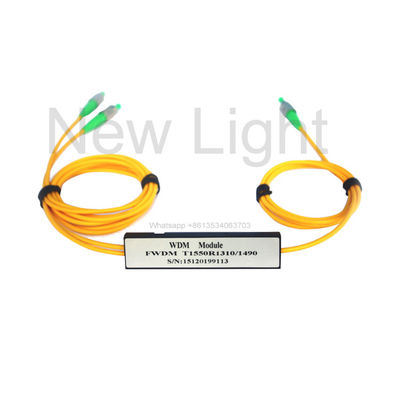

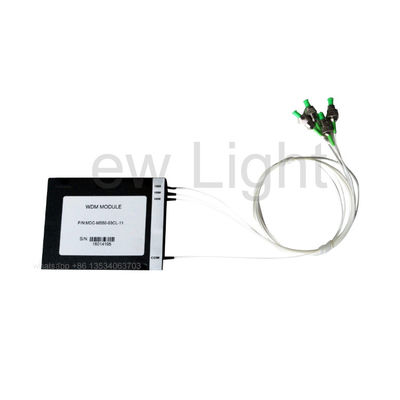

4 8 16 18 kênh Bộ lọc FWDM Thiết bị truyền thông ống thép WDM
1 . 1. Description Sự miêu tả
FTTX Filter WDM module extensively used in EDFA, Raman amplifiers, WDM networks and fiber optics instrumentation is based on Thin Film Filter (TFF) technology. Bộ lọc FTTX Mô-đun WDM được sử dụng rộng rãi trong EDFA, bộ khuếch đại Raman, mạng WDM và thiết bị quang học sợi dựa trên công nghệ Bộ lọc màng mỏng (TFF). The device combines or separates light at different wavelengths in a wide wavelength range. Thiết bị kết hợp hoặc tách ánh sáng ở các bước sóng khác nhau trong một phạm vi bước sóng rộng. It can expand the capacity of a single fiber to achieve bidirectional communication, so that widely used in optical network upgrade and expansion, or introduce new comprehensive business etc. Nó có thể mở rộng công suất của một sợi quang để đạt được giao tiếp hai chiều, do đó được sử dụng rộng rãi trong nâng cấp và mở rộng mạng quang, hoặc giới thiệu doanh nghiệp toàn diện mới, v.v.
We provide filter-based wavelength division multiplexing (WDM) filter devices that are customized to the particular wavelength bands for your special applications. Chúng tôi cung cấp các thiết bị lọc ghép kênh phân chia bước sóng dựa trên bộ lọc (WDM) được tùy chỉnh cho các dải bước sóng cụ thể cho các ứng dụng đặc biệt của bạn. As you might know, GEPON system itself works on 1310/1490, so CATV signal here is delivered over same fiber using 1550nm, and FWDM is a place where all this get's "mixed". Như bạn có thể biết, chính hệ thống GEPON hoạt động vào ngày 1310/1490, do đó tín hiệu CATV ở đây được truyền qua cùng một sợi sử dụng 1550nm và FWDM là nơi mà tất cả điều này bị "trộn lẫn".
Các ứng dụng
Truy cập mạng
Hệ thống WDM Metro
Hệ thống WDM đường dài
Mạng doanh nghiệp
Thông số kỹ thuật
| Mục | Đơn vị | Thông số |
| Giãn cách kênh | GHz | 200 |
| Dải bước sóng | Các kênh ITU băng tần C hoặc L 186.6 đến 196.1 THz | |
| Băng thông | GHz | ≥ +/- 33 |
| Truyền gợn băng thông | dB | .30.3 |
| Mất truyền chèn | dB | ≤1.0 |
| Phản xạ gợn sóng | dB | .20.2 |
| Mất phản xạ chèn | dB | .40,4 |
| Cách ly truyền (kênh điều chỉnh) | dB | ≥30 |
| Cách ly truyền (kênh không điều chỉnh) | dB | 50 |
| Phản xạ cô lập | dB | ≥13 |
| Mất phân cực phụ thuộc | dB | .20.2 |
| Phân tán chế độ phân cực | ps | .20.2 |
| Chỉ thị | dB | 50 |
| Mất mát trở lại | dB | ≥45 |
| Xử lý năng lượng quang | mW | ≥500 |
| Tải trọng kéo | N | ≥5 |
| Nhiệt độ hoạt động | -5 đến 70 | |
| Phạm vi nhiệt độ lưu trữ | -40 đến +85 0C | |
| Loại sợi | SMF-28e | |
| Kích thước gói | mm | 5,5 x 34mm |
Lưu ý: Tất cả các thông số kỹ thuật dựa trên các thiết bị không có đầu nối và được đảm bảo hơn
bước sóng, phân cực và nhiệt độ.
Bản vẽ kích thước( mm)
Biểu đồ phổ (dB)
Thông tin đặt hàng
| Sản phẩm | Tần số kênh | Ống | Chiều dài sợi | Kết nối |
| 200G | Lưới ITU | 1 = 250um sợi | 1 = 0,5 +/- 0,1m | 0 = Không có đầu nối |
| Bộ lọc DWDM | Trong băng tần C | 2 = 900um sợi | 2 = 1,0 +/- 0,1m | 1 = FC / UPC |
| 3 = Khác | 3 = người khác | 2 = FC / APC | ||
| 3 = SC / UPC | ||||
| 4 = SC / APC | ||||
| 5 = LC |
