Thông tin chi tiết sản phẩm:
|
Vật chất: | Kim loại | loại chế độ: | chế độ đơn / đa chế độ |
---|---|---|---|
Connector Typefunction gtElInit() {var lib = new google.translate.TranslateService();lib.translatePa: | 3.0mm | mất chèn: | <0,3dB |
Chứng chỉ: | CE, ISO, RoHS | Mất mát trở lại: | PC≥40 UPC≥50 APC≥60 dB |
Điểm nổi bật: | Đầu nối cáp quang SX,đầu nối cáp quang 3.0mm |

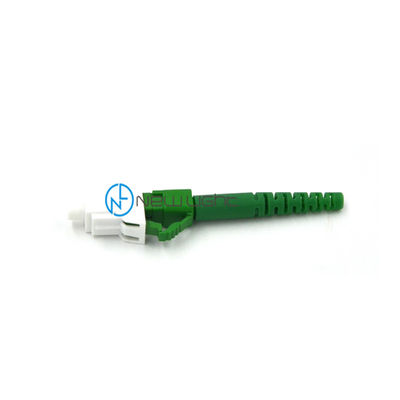

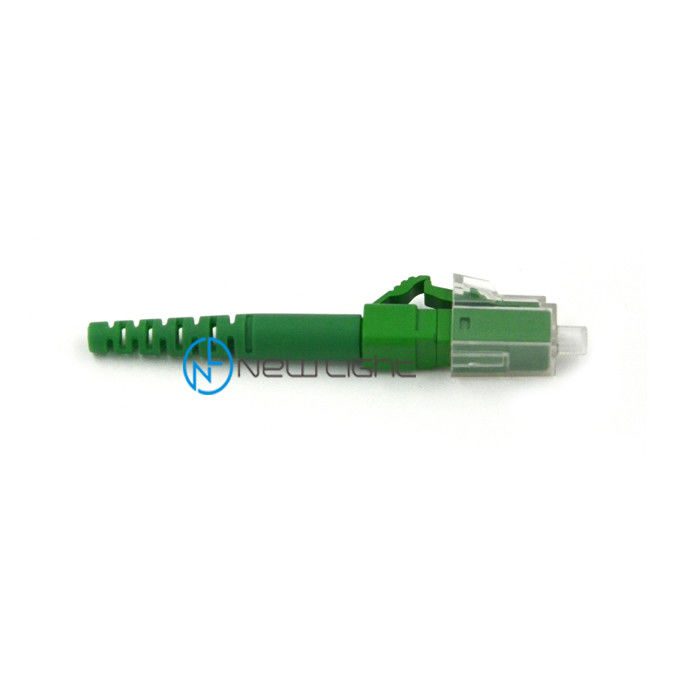

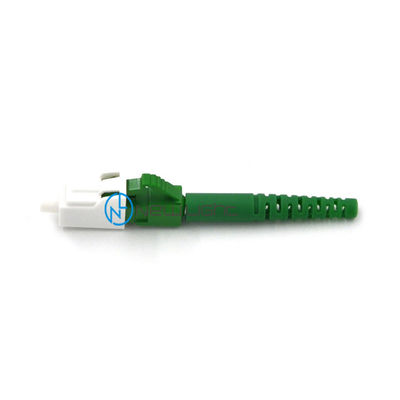

LC APC SX Bộ phận kết nối trước lắp ráp Bộ kết nối lc sợi quang 2.0mm 3.0mm
Đầu nối lc cáp quang là một thiết bị cơ khí được thiết kế để căn chỉnh các đầu nối cáp quang.Nó chứa tay áo liên kết, giữ hai ferrules với nhau.
Bộ điều hợp sợi quang là loại mặt bích trong vỏ nhựa;Bộ điều hợp chế độ đơn có tay áo bằng gốm trong khi bộ điều hợp sợi đa chế độ có tay áo bằng đồng.
APC Connector là một loại đầu nối sợi giúp giảm thiểu phản ứng ngược do đánh bóng góc 5 ° đến 15 ° áp dụng cho các mặt cuối.Giống như minh họa trong hình sau đây.
Đầu nối góc được đánh bóng chỉ nên được ghép với các đầu nối góc khác.Giao phối với đầu nối không được đánh bóng gây ra tổn thất chèn rất cao.Thông thường các đầu nối được đánh bóng góc có tổn thất chèn cao hơn so với các đầu tiếp xúc vật lý thẳng chất lượng tốt.
Các đầu nối chất lượng của Ultra Ultra có thể đạt được độ phản xạ ngược tương đương với đầu nối góc khi được kết nối, nhưng kết nối góc vẫn duy trì phản xạ ngược thấp ngay cả khi đầu ra của sợi bị ngắt.
Các kết nối được đánh bóng được phân biệt rõ ràng bằng cách sử dụng khởi động giảm căng thẳng màu xanh lá cây hoặc thân kết nối màu xanh lá cây.Các bộ phận thường được xác định bằng cách thêm tên / APC vào tên.
Ví dụ: đầu nối FC góc cạnh có thể được chỉ định FC / APC, đầu nối LC góc cạnh có thể được chỉ định LC / APC, v.v.
Giá trị tổn thất hoàn trả cho các đầu nối APC được giao phối trong trường thường sẽ lớn hơn -65 dB.Đối với kết nối UPC, nó thường là -55 dB.
Khi các đầu nối không được gắn kết, chẳng hạn như các cổng không được sử dụng trong khung phân phối FTTP, thì tổn thất hoàn trả cho các đầu nối APC là -65 dB hoặc cao hơn, so với các đầu nối UPC sẽ ở trong khoảng 14 dB.
Đặc trưng:
► Tuân thủ theo tiêu chuẩn IEC 61754-20 và TIA 604-2
► Mất chèn thấp và phản xạ ngược
► Nhà ở hình lưỡi lê để dễ dàng chấm dứt
► Thân đồng mạ niken
► ferrule gốm sứ Zirconia với kết thúc PC cao cấp
► RoHS, REACH SvHC tuân thủ
Các ứng dụng:
► Mạng cục bộ
► Mạng xử lý dữ liệu
► Ứng dụng phân phối
► Phân phối mặt bằng
► Kiểm tra và trang bị phòng thí nghiệm
Dễ sử dụng
loại trình kết nối | chế độ đơn / đa chế độ |
màu sắc | màu xanh / xanh |
cáp | 0,9 / 2.0 / 3.0 |
Đặc trưng:
--- Mất chèn thấp và mất phản xạ ngược
--- Ferrule cuối bề mặt tiền chế
--- Phím chống xoay chính xác
--- Thân bằng đồng mạ niken
--- Bốt phong cách Telcordia
--- ferrule gốm nổi tự do
Tham số
tên sản phẩm | Đầu nối sợi quang OEM / ODM 3.0mm cho dây nối phân phối trong nhà |
loại chế độ | chế độ đơn / đa chế độ |
đường kính cáp | 0,9 / 2.0 / 3.0 mm |
mất chèn | 0,3dB (tổn thất chèn thấp có thể là ≤ 0,35dB) |
mất mát trở lại | ≥60 dB |
chiều dài sóng | 1310/1550 |
vật liệu ferrule | Gốm sứ |
nhiệt độ hoạt động | -40 ~ + 85oC |
OEM / ODM | chấp nhận được |
sự bảo đảm | 3 năm sau khi giao hàng |
Thời gian giao hàng | 2-15 ngày làm việc (theo số lượng của bạn) |
thêm kết nối để tham khảo
Loại trình kết nối | LC / SC / FC / FC / E2000 / MPO / MTRJ / SMA |
Kiểu chế độ | chế độ đơn hoặc đa chế độ |
Loại cáp | 0,9 / 2.0 / 3.0 mm |
Đặt hàng như thế nào
1. Kiểu kết nối: SC / FC / LC / ST / MPO / MTP / MU / MTRJ / E2000 / SMA
2. Loại chế độ: chế độ đơn (UPC và APC) / chế độ đa (PC)
3. Đường kính cáp: 0.9 / 2.0 / 3.0 mm (có thể tùy chỉnh đường kính khác)
4. Vật liệu phủ: PVC / LSZH
5. số lượng sợi: đơn giản / song công / 4 lõi / 6 lõi / 8 lõi / 12 lõi / 24 lõi / 48 lõi / 96 lõi, v.v.
6. Loại cáp: G652D / G657A1 / G657A2 / G655 / OM1 / OM2 / OM3-150 / OM3-300 / OM4 / OM5
7. Chiều dài dây vá: theo yêu cầu của bạn
Đầu nối 8.MPO / MTP nên cho chúng tôi biết phương pháp nào (loại A / loại B / loại C), nam hay nữ, số sợi (4/8/12/16/24 / 32 sợi)
