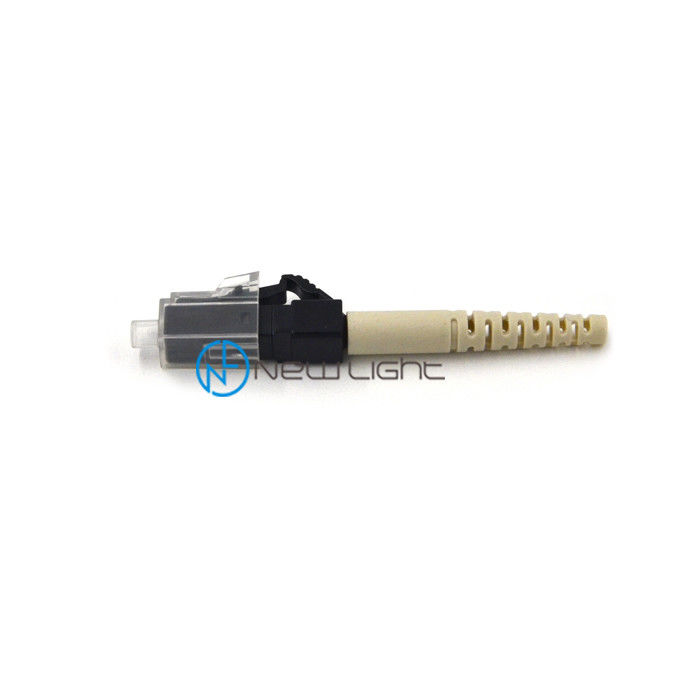

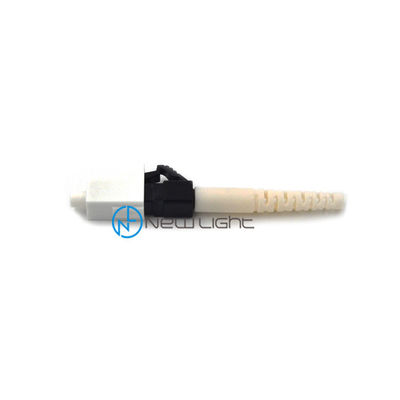

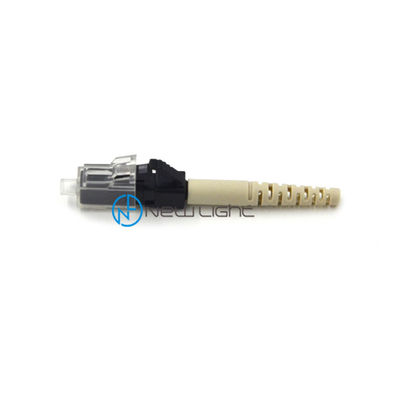

Đầu nối lc sang lc đa chế độ đơn LC SX 0.9mm 2.0mm 3.0mm 3.0mm

Đầu nối sợi quang là duy nhất.Cáp sợi quang truyền xung ánh sáng thay vì tín hiệu điện, vì vậy các đầu cuối phải chính xác hơn nhiều.Thay vì chỉ cho phép các chân tiếp xúc kim loại với kim loại, đầu nối sợi quang phải sắp xếp các sợi thủy tinh cực nhỏ một cách hoàn hảo để cho phép giao tiếp.Trong khi có nhiều loại đầu nối sợi quang khác nhau, chúng có chung các đặc điểm thiết kế.Simplex so với duplex: Simplex có nghĩa là 1 đầu nối mỗi đầu trong khi song công có nghĩa là 2 đầu nối mỗi đầu.Có ba thành phần chính của đầu nối sợi quang: măng sông, thân đầu nối và cơ cấu khớp nối.

Đầu nối lc cáp quang là một thiết bị cơ khí được thiết kế để căn chỉnh các đầu nối sợi quang.Nó chứa ống bọc kết nối, giữ hai ống sắt lại với nhau.
Bộ điều hợp sợi quang là loại mặt bích trong vỏ nhựa;Bộ điều hợp chế độ đơn có tay áo bằng gốm trong khi bộ điều hợp sợi đa chế độ có tay áo bằng đồng.

CÁC ỨNG DỤNG

· CATV
· Kết thúc thiết bị đang hoạt động
· Mạng viễn thông
· Tàu điện
· Mạng cục bộ (LAN)
· Mạng xử lý dữ liệu
· Thiết bị kiểm tra
· Cài đặt chính xác
· Mạng diện rộng (WAN)
· Công nghiệp, y tế và quân sự

ĐẶC TÍNH

· Mất chèn thấp và phản xạ ngược
· Xây dựng một mảnh và thiết kế chống kéo
· Chân đỡ bằng sứ phóng xạ trước nổi tự do
· Phím chống xoay chính xác và thân chống ăn mòn
· Nhiều loại khởi động và màu sắc

APC Connector là một loại đầu nối sợi quang giúp giảm thiểu hiện tượng phản xạ ngược do mài góc từ 5 ° đến 15 ° được áp dụng cho các mặt cuối.Như minh họa trong hình sau.

Các đầu nối được đánh bóng góc chỉ nên được kết hợp với các đầu nối được đánh bóng góc khác.Việc giao phối với đầu nối không được đánh bóng góc gây ra tổn thất chèn rất cao.Nói chung các đầu nối được mài góc có độ suy hao chèn cao hơn so với các đầu nối tiếp xúc vật lý thẳng có chất lượng tốt.
Các đầu nối chất lượng “cực cao” có thể đạt được phản xạ ngược tương đương với đầu nối góc khi được kết nối, nhưng kết nối góc cạnh duy trì phản xạ ngược thấp ngay cả khi ngắt kết nối đầu ra của sợi quang.

Các kết nối được đánh bóng góc cạnh được phân biệt rõ ràng bằng cách sử dụng bốt giảm căng thẳng màu xanh lá cây hoặc thân đầu nối màu xanh lá cây.Các bộ phận thường được xác định bằng cách thêm “/ APC” vào tên.
Ví dụ, đầu nối FC góc cạnh có thể được chỉ định FC / APC, đầu nối LC góc cạnh có thể được chỉ định LC / APC, v.v.

Giá trị của suy hao trả về cho các đầu nối APC được phối trong trường thường sẽ lớn hơn -65 dB.Đối với kết nối UPC, nó thường là -55 dB.
Khi các đầu nối không được kết hợp — chẳng hạn như các cổng không sử dụng trong khung phân phối FTTP — suy hao trả về cho đầu nối APC là -65 dB hoặc lớn hơn, so với các đầu nối UPC sẽ nằm trong vùng lân cận 14 dB.

Đặc trưng:

► Phù hợp với IEC 61754-20 và TIA 604-2

► Suy hao chèn thấp và phản xạ ngược

► Vỏ hình lưỡi lê để dễ dàng kết thúc

► Thân đồng thau mạ niken

► Tôn gốm Zirconia với lớp hoàn thiện PC cao cấp

► Tuân theo RoHS, REACH SvHC

Các ứng dụng:

► Mạng cục bộ

► Mạng xử lý dữ liệu

► Ứng dụng phân phối

► Phân phối mặt bằng

► Thiết bị kiểm tra và phòng thí nghiệm

Dễ sử dụng

Tham số

thêm kết nối để tham khảo

Đặt hàng như thế nào

1. Loại đầu nối: SC / FC / LC / ST / MPO / MTP / MU / MTRJ / E2000 / SMA
2. Loại chế độ: chế độ đơn (UPC và APC) / chế độ đa (PC)
3. Đường kính cáp: 0.9 / 2.0 / 3.0 mm (có thể tùy chỉnh đường kính khác)
4. Vật liệu phủ: PVC / LSZH
5. số lượng sợi: đơn giản / duplex / 4 lõi / 6 lõi / 8 lõi / 12 lõi / 24 lõi / 48 lõi / 96 lõi và như vậy
6. Loại cáp: G652D / G657A1 / G657A2 / G655 / OM1 / OM2 / OM3-150 / OM3-300 / OM4 / OM5
7. Chiều dài dây vá: theo yêu cầu của bạn
8. Đầu nối MPO / MTP nên cho chúng tôi biết phương pháp nào (loại A / loại B / loại C), nam hay nữ, số lượng sợi (4/8/12/16/24/32 sợi)
