Thông tin chi tiết sản phẩm:
|
| Tên: | Cáp MPO MTP | Vật liệu: | LSZH, OFNP hoặc OFNR |
|---|---|---|---|
| Loại chế độ: | OM4 OS2 | loại lõi: | 12 nhân/24CORE |
| Kết nối: | MTP MPO | Màu sắc: | Thủy, cam, vàng, Vàng/ Đỏ/ Thủy |
| Điểm nổi bật: | Cáp MTP 12 sợi MPO,Cáp MTP Plenum MPO MTP 100G,Cáp đa sợi Plenum 100G |
||
Cáp quang MPO MTP 40M OM4 12 Cáp quang 100G Plenum mtp
Các tính năng của cáp đa sợi
Hệ thống cáp quang Plug and Go kết thúc trước của NEW LIGHT OPTICS TECHNOLOGY LIMITED cung cấp cho thị trường Triển khai cáp quang nhanh một hệ thống tốc độ cao, có thể mở rộng và cực kỳ tiết kiệm chi phí.
NEW LIGHT OPTICS Các tổ hợp kết thúc trước thương hiệu MTP® để đảm bảo đạt được hiệu suất tối ưu khi kết nối kết thúc trước

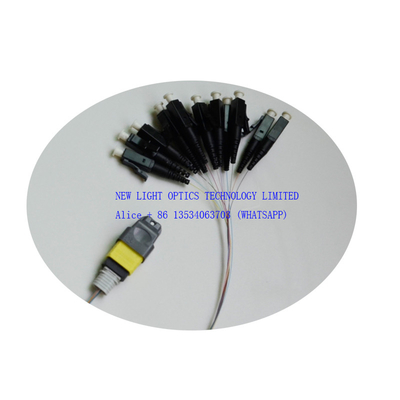

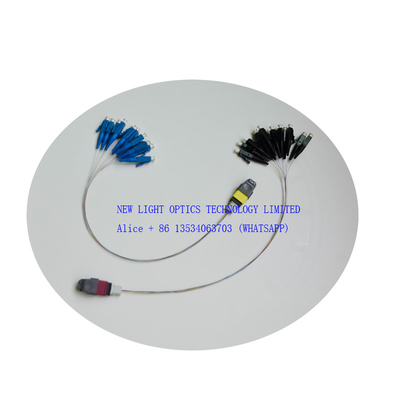

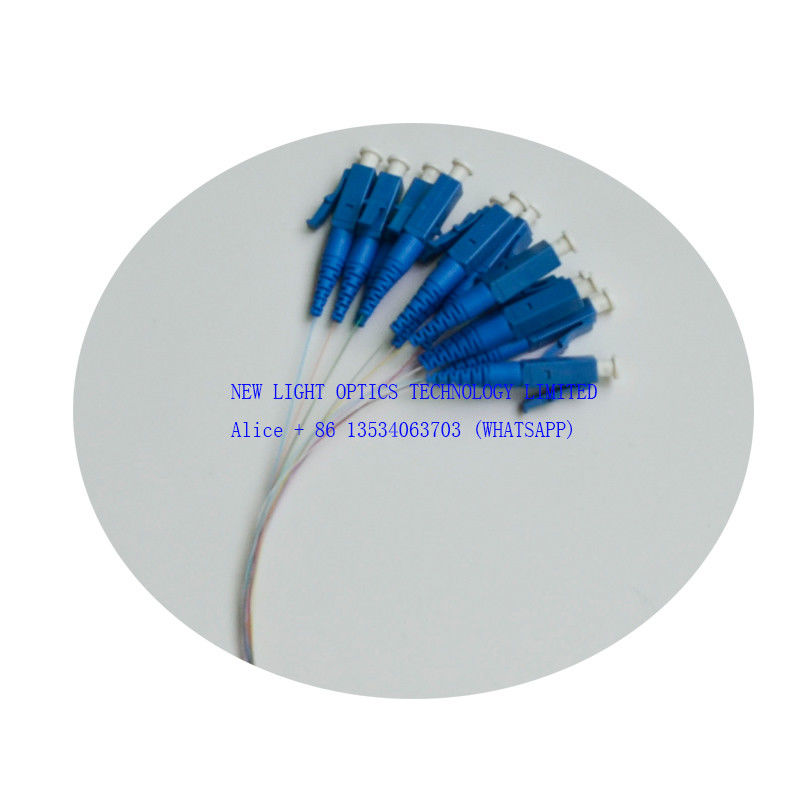

Cáp khai thác MTP/MPO LIGHT OPTICS MỚI là một loại cụm cáp MPO đột phá/phân tán với một đầu nối MTP/MPO ở một đầu và nhiều đầu nối sợi đơn (LC, SC, ST, FC, v.v.) ở đầu kia, được thiết kế để phân phối và định tuyến dữ liệu đến các bảng vá lỗi.Các cụm cáp này đáp ứng nhu cầu của Ethernet 10G/25G, Ethernet 40G/100G tốc độ cao hơn và có thể được sử dụng để di chuyển nhà máy cáp tuân thủ tiêu chuẩn từ 10G/25G sang 40G/100G.Cáp khai thác Opting có thể cấu hình đầy đủ, có sẵn với nhiều cách kết hợp cáp và đầu nối khác nhau, bao gồm loại đầu nối, cấu hình đột phá và chất liệu vỏ bọc.Với khả năng sản xuất và thiết kế tích hợp cao, Opticking cung cấp các loại cáp khai thác MTP/MPO tùy chỉnh đã được thử nghiệm 100% để mang lại hiệu suất và độ tin cậy tối ưu.
Ethernet qua sợi quang đa chế độ OM4 3500/4700 MHz-km Băng thông phương thức 850nm / 1300nm |Ethernet nhanh 100Basw-FX 2000m |1Gb (1000Mb) Ethernet 1000Base-SX 550m (Yêu cầu dây vá điều chỉnh chế độ) |Ethernet 10Gb 10GBase-SR 400m |Ethernet 40Gb 40GBase-SR4 150m (550m QSFP+ eSR4) |Ethernet 100Gb 100GBase-SR10 150m.
Băng thông: 3600/500 MHz-km @850/1300 nm (OM4 - Được tối ưu hóa cho VCSEL 850nm / tốc độ cao hơn).
Ứng dụng ở trên dành cho cáp khai thác MTP-LC kết nối trực tiếp cổng QSFP+ với (4)cổng SFP+.
Trong nhiều môi trường DC hiện có, cáp LC-MTP được sử dụng để hỗ trợ các trung kế cáp quang mật độ cao giữa các thiết bị chuyển mạch, bảng vá giá đỡ và bảng cáp phân phối chính.
Kết nối trực tiếp khoảng cách ngắn và trung bình 400G thường bao gồm cáp vá MTP 8 lõi/12 lõi với các mô-đun 400G-DR4 OSFP/QSFP-DD.Thuật ngữ “DR4″—”DR” là viết tắt của phạm vi tiếp cận 500m khi sử dụng sợi quang đơn mode và “4” ngụ ý có 4 kênh quang 100 Gbps.Do một kênh quang yêu cầu hai sợi quang, nên có thể sử dụng cáp MTP/MPO 8 sợi hoặc 12 lõi cho mô-đun 400G-DR4 để đạt được kết nối trực tiếp.Trong cáp MTP 8 sợi, việc sử dụng sợi là 100%, trong khi cáp MTP 12 lõi, bốn sợi vẫn chưa được sử dụng.Lấy mô-đun 400G QSFP-DD làm ví dụ, hình ảnh sau đây trình bày cáp MTP cho kết nối trực tiếp 400G DR4.
Khoảng cách 100m với cáp MTP/MPO 16 sợi
Bộ thu phát 400G-SR8 yêu cầu sử dụng cáp MTP 16 lõi.Thuật ngữ “SR8” – “SR” là viết tắt của khoảng cách 100 mét sử dụng sợi quang đa mode và “8” ngụ ý tồn tại 8 kênh quang với mỗi kênh hoạt động ở tốc độ 50Gbps.Trong kết nối trực tiếp này, cáp MTP 16 lõi sử dụng 100% sợi quang.Những người sử dụng chính của các bộ thu phát sợi quang 400G-SR8 này dự kiến sẽ là một số nhà cung cấp dịch vụ đám mây siêu quy mô ở Bắc Mỹ và Trung Quốc.
Thông số kỹ thuật cáp MPO MTP
| Mục | Các thông số kỹ thuật | |
| Kết nối | MPO/MTP(F hoặc M) | MPO/MTP (F hoặc M) |
| Nhiệt độ hoạt động | -40°C ~ +80°C | |
| Nhiệt độ bảo quản | -40°C ~ +85°C | |
| Mất chèn |
SM: ≤ 0,75dB (giá trị tiêu chuẩn), ≤0,35dB (giá trị tiêu chuẩn); MM:≤ 0,50dB (giá trị tiêu chuẩn), ≤0,35dB (giá trị tiêu biểu); |
|
| mất mát trở lại | SM:≥60dB;MM:≥35dB | |
| Loại kết thúc MPO | Đực: có chốt dẫn hướng;Nữ: không có chốt hướng dẫn | |
| số lượng sợi | sợi 8,12&24 | |
| Loại đầu nối của đầu kia | MPO-nữ , MPO-nam , FC , SC , ST , MU , LC , E2000 | |
| Chế độ sợi quang | Chế độ đơn (G652,G655,G657), đa chế độ (50, 62.5, OM2, OM3, OM4) | |
| Loại cáp quang | Sợi ruy băng 250um, cáp ruy băng, cáp quang Bundle | |
Ba phương pháp phân cực Loại A, Loại B và Loại C được sử dụng để đảm bảo phân bổ hai chiều phù hợp.
đóng gói
Chúng tôi sẽ đóng gói bằng túi OPP và hộp các tông bên ngoài.để bảo vệ hàng hóa không bị hư hỏng khi giao hàng.
câu hỏi thường gặp
1. Hỏi:Bạn là nhà sản xuất?
A: vâng, chúng tôi là nhà sản xuất tại Thâm Quyến, Trung Quốc
2. Hỏi :Moq của bạn là gì?
Trả lời: Moq có thể là 1 chiếc, nhưng chúng tôi không khuyên bạn nên đặt hàng 1 chiếc, vì chi phí sẽ cao hơn, do đó giá sẽ cao hơn ngân sách của bạn.
3. Hỏi :Giá bao nhiêu ?
A: Giá là theo số lượng của bạn.Sau khi bạn cho chúng tôi biết số lượng của bạn, chúng tôi sẽ cung cấp giá tốt nhất cho bạn.Số lượng lớn sẽ nhận được mức giá rất cạnh tranh.
4. Hỏi:Bạn có thể báo giá FOB?
Trả lời: có, chúng tôi có thể, nhưng do kích thước và trọng lượng không lớn, hầu hết được giao hàng bằng đường hàng không, DHL, TNT, UPC, FedEx, v.v.Vì vậy, rất khó để làm giá FOB.Cách tốt nhất là cho chúng tôi biết thông số kỹ thuật và số lượng chi tiết của bạn, chúng tôi sẽ cung cấp cước vận chuyển với giá sản phẩm để bạn tham khảo.
Chúng tôi có nhà hậu cần giá rất cạnh tranh.Nếu số lượng của bạn lớn và có hàng tá hộp các tông, chúng tôi có thể tính cước vận chuyển bằng đường biển để bạn tham khảo.
Giá EXW hoặc giá CFR sẽ tốt hơn.Bạn có thể liên hệ với chúng tôi để có thêm giải pháp nếu bạn cần.
5. Hỏi:Chất lượng của bạn như thế nào?
Trả lời: Sản xuất của chúng tôi theo tiêu chuẩn IEC, sản xuất tiêu chuẩn Châu Âu, gần như đóng cửa xưởng không bụi.Thiết bị sản xuất nhập khẩu và thiết bị kiểm soát chất lượng.Đặc biệt là thiết bị MTP Daisi.
Tất cả các sản phẩm đều được kiểm tra 100% trước khi giao hàng.
6. Hỏi:Thời gian dẫn đầu của bạn là gì?
A: Chúng tôi có ba nhà máy ở Trung Quốc.Một nhà máy sản xuất cáp quang, hai nhà máy sản xuất dây vá, PLC, ODF, bộ chuyển đổi, bộ suy giảm, v.v.
Đối với dây vá sợi quang, thời gian giao hàng có thể là 2 -3 ngày làm việc cho 5000 chiếc.sản phẩm thông thường chúng tôi có nó trong kho.Chúng tôi có thể đối phó với đơn đặt hàng khẩn cấp cho bạn.Thêm thông tin, bạn có thể cảm thấy tự do để liên hệ với chúng tôi.
7. Hỏi:Bảo hành của bạn là gì?
Trả lời: đối với dây vá, chúng tôi có bảo hành 2 năm kể từ khi giao hàng, nhưng chỉ chịu trách nhiệm về những hư hỏng không nhân tạo.Đối với thiệt hại nhân tạo, chúng tôi có thể sửa chữa miễn phí cho bạn, nhưng cước vận chuyển sẽ do phía bạn thanh toán.
8. Hỏi :Whats đóng gói của bạn?
A: Chúng tôi đang sử dụng gói xuất khẩu quốc tế.đính kèm một số bao bì của các sản phẩm khác nhau để bạn tham khảo.Chúng tôi cũng có thể in logo của bạn trên bao bì
9. Hỏi:Bạn có thể làm OEM/ODM không?
A: vâng, chúng tôi có thể.Chúng tôi là nhà sản xuất, tất cả các sản phẩm đều được chấp nhận OEM/ODM.chúng ta có thể ký thỏa thuận Bảo mật.
10. Hỏi:Tôi có thể có một mẫu?
Trả lời: Nó phụ thuộc vào sản phẩm nào, đối với bộ chuyển đổi, bộ suy giảm, dây vá, bím tóc, chúng tôi có thể cung cấp mẫu miễn phí cho bạn.Nhưng vận chuyển hàng hóa được hoàn trả bởi phía bạn.
Đối với các sản phẩm có giá trị lớn, chúng tôi không thể cung cấp miễn phí, phí mẫu và cước vận chuyển được hoàn trả trước, sau khi bạn đặt hàng, phí mẫu sẽ được trả lại.
11. Hỏi:Làm thế nào tôi có thể đặt hàng?
A: 1. gửi thư cho chúng tôi hoặc gửi yêu cầu.cho chúng tôi biết tên sản phẩm, thông số kỹ thuật chi tiết, số lượng.Cung cấp địa chỉ nhận của bạn nếu bạn cần chúng tôi tìm ra vận chuyển hàng hóa cho bạn.
2. Sau khi chúng tôi biết yêu cầu của bạn, sẽ cung cấp giá tốt nhất của chúng tôi cho bạn, với thời gian giao hàng.Giá là theo số lượng của bạn.
3. Khi bạn chấp nhận báo giá, chúng tôi sẽ lập Hóa đơn Profoma bằng tài khoản ngân hàng của chúng tôi.
4. Chúng tôi sẽ sắp xếp việc sản xuất cho bạn sau khi chúng tôi nhận được khoản thanh toán.
5. Trước khi giao hàng, chúng tôi sẽ xác nhận lại thông tin nhận được với bạn. Và sẽ gửi số theo dõi cho bạn sau khi giao hàng.
6. Chúng tôi sẽ cố gắng hết sức để đáp ứng yêu cầu của bạn để hợp tác lâu dài.
12. Hỏi:Thời hạn thanh toán của bạn là gì?
A: T / T, Western Union, Paypal, MoneyGram cùng một lúc. Đối với số tiền lớn, có thể đặt cọc trước 50%, số dư 50% đã thanh toán trước khi giao hàng.
