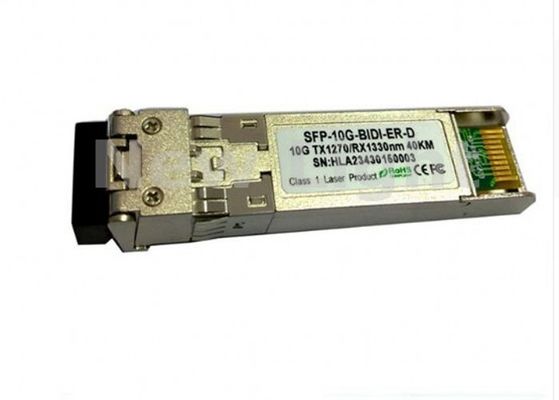

Bộ thu phát quang hai chiều SFP+ 10Gb/s với đầu nối LC cho ứng dụng sợi quang đơn mode 40km

Tên thương hiệu:	New Light
MOQ:	1
giá bán:	3.5~20
Chi tiết bao bì:	xuất khẩu đóng gói
Điều khoản thanh toán:	T/T, Công Đoàn Phương Tây, MoneyGram

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

Tên:

Bộ thu phát SFP BIDI

Khoảng cách:

40km

Cách thức:

Chế độ đơn

Tốc độ truyền dữ liệu:

10g

Bước sóng:

1270/1330nm

Loại kết nối:

Khả năng cung cấp:

1000000

Làm nổi bật:

bộ thu phát gigabit ethernet

bộ thu phát sợi đơn chế độ

Mô tả sản phẩm

10Gb / s Fiber Optic Transceiver / SFP + Bi-Directional Transceiver 40km Với Bộ kết nối LC

RoHS phù hợp 10Gb / s SFP + Bi-Directional Transceiver, chế độ đơn 40km với đầu nối LC

Đánh giá tối đa tuyệt đối

Parameter	Biểu tượng	Chưa lâu.	Max.	Đơn vị
Điện áp cung cấp	Vcc	- 0.5	4.0	V
Nhiệt độ lưu trữ		-40	85	°C
Độ ẩm tương đối			85	%

Căng thẳng vượt quá các chỉ số tối đa tuyệt đối có thể gây tổn thương vĩnh viễn cho mô-đun

Các đặc điểm chính

Hỗ trợ tốc độ dữ liệu 9,95Gb / s đến 10,3Gb / s
Simplex LC Connector Bi-Directional SFP + Optical Transceiver
Chẩn đoán kỹ thuật số phù hợp với SFF-8472
Máy cắm nóng
1: 1270nm DFB máy phát laser, 1330nm máy thu
2: 1330nm DFB truyền laser, 1270nm máy thu
Tối đa 40km trên 9/125um SMF
SFP+ MSA SFF-8431 phù hợp
Nhiệt độ phòng vận hành: 0 đến 70 °C

Ứng dụng

10GBASE-ER ở 10.3125Gbps
10GBASE-EW ở 9,953Gbps
Các liên kết quang học khác

Đặc điểm hoạt động chung

Parameter	Biểu tượng	Chưa lâu.	Loại	Max.	Đơn vị
Tỷ lệ dữ liệu	Ethernet			10.3125	Gb/s
Kênh sợi			10.518
Điện áp cung cấp	Vcc	3.13	3.3	3.47	V
Dòng cung cấp	Icc5				mA
Dòng cung cấp	Icc3			400	mA
Tiếp tục điều hành.	Tc	0		70	°C

Đặc điểm đầu vào/bước ra điện

Máy phát

Parameter	Biểu tượng	Chưa lâu.	Loại	Max.	Đơn vị	Lưu ý
Sự thay đổi điện áp đầu vào		120		820	mVpp	1
Tx Khóa đầu vào	HIV	2.0		Vcc+0.3	V
Tx Khóa đầu vào	L VIL	0		0.8	V
Tx Khả năng lỗi	H VOH	2.0		Vcc+0.3	V	2
Tx Khả năng lỗi	L VOL	0		0.8	V
Sự khác biệt đầu vào.	Zin		100		Ω

Máy nhận

Parameter	Biểu tượng	Chưa lâu.	Loại	Max.	Đơn vị	Lưu ý
Sự khác biệt trong chuyển động điện áp đầu ra		340	650	800	mVpp	3
Rx LOS Output	H VOH	2.0		Vcc+0.3	V	2
Rx LOS Output	L VOL	0		0.8	V

Lưu ý 1) TD +/- là AC kết nối bên trong với kết thúc khác biệt 100Ω bên trong mô-đun.
Lưu ý 2) Tx Fault và Rx LOS là đầu ra bộ sưu tập mở, nên được kéo lên với kháng cự 4,7k đến 10kΩ trên bảng chủ.
Lưu ý 3) RD +/- đầu ra được kết nối AC bên trong, và nên được kết thúc với 100Ω (sự khác biệt) tại SERDES người dùng.

Đặc điểm quang học

Máy phát

Parameter	Biểu tượng	Chưa lâu.	Loại	Max.	Đơn vị	Lưu ý
Độ dài sóng hoạt động		1260	1270	1280	nm
Độ dài sóng hoạt động		1320	1330	1340	nm
Năng lượng đầu ra (được bật)	Po	0		4	dBm	1
Tỷ lệ tuyệt chủng	Phòng cấp cứu	5			dB	1
Độ rộng quang phổ RMS	Δλ			1	nm
Thời gian tăng / giảm (20% ~ 80%)	Tr/Tf			50	ps	2
Phạm vi điều chế quang học	OMA	- Sáu.2			dBm
Hình phạt phân tán				1	dB
Khả năng đầu ra mắt quang		Phù hợp với IEEE 0802.3ae

Máy nhận

Parameter	Biểu tượng	Chưa lâu.	Loại	Max.	Đơn vị	Lưu ý
Độ dài sóng hoạt động		1320	1330	1340	nm
Độ dài sóng hoạt động		1260	1270	1280	nm
Nhạy cảm	Psen			- 15	dBm	3
Min. quá tải	Pimax	0.5			dBm
LOS khẳng định	Bố	- 30			dBm
Mức giá phải trả	Pd			- 16	dBm
LOS Hysteresis	Pd-Pa	0.5		4	dB

Ghi chú 1) Được đo ở tốc độ 10,3125 b/s với mô hình thử nghiệm PRBS 231 - 1 NRZ.
Lưu ý 2) 20% ~ 80%
Lưu ý 3) Trong trường hợp ER tồi tệ nhất, đo ở tốc độ 10,3125 Gb/s với mô hình thử nghiệm PRBS 231 - 1 NRZ cho BER < 1x10-12

Định nghĩa pin và chức năng

Đinh	Biểu tượng	Tên / Mô tả
1	VEET [1]	Địa điểm phát tín hiệu
2	Tx_FAULT [2]	Lỗi máy phát
3	Tx_DIS [3]	Trình phát vô hiệu hóa. đầu ra laser vô hiệu hóa ở mức cao hoặc mở
4	SDA [2]	Dòng dữ liệu giao diện chuỗi 2 dây
5	SCL [2]	2-cáp Serial Interface Clock Line
6	MOD_ABS [4]	Mô-đun vắng mặt.
7	RS0 [5]	Tỷ lệ chọn 0
8	RX_LOS [2]	Loss of Signal Indication. Logic 0 chỉ ra hoạt động bình thường
9	RS1 [5]	Tỷ lệ chọn 1
10	VEER [1]	Địa điểm tiếp nhận
11	VEER [1]	Địa điểm tiếp nhận
12	RD-	Máy thu dữ liệu ngược ra.
13	RD+	Dữ liệu thu ra.
14	VEER [1]	Địa điểm tiếp nhận
15	VCCR	Nguồn cung cấp điện cho máy thu
16	VCCT	Nguồn cung cấp điện cho máy phát
17	VEET [1]	Địa điểm phát tín hiệu
18	TD+	Transmitter DATA in. AC kết nối
19	TD-	Máy phát đảo ngược dữ liệu.
20	VEET [1]	Địa điểm phát tín hiệu
