Chế độ đơn Cáp 9/125 Cáp quang Cáp 12 Munk Trunk MTP / MPO Pvc

Chế độ đơn Cáp 9/125 Cáp quang Cáp 12 Munk Trunk MTP / MPO Pvc

Chế độ đơn Cáp 9/125 Cáp quang Cáp 12 Munk Trunk MTP / MPO Pvc
Single Mode 9 / 125 Fiber Optic Patch Cord Cable 12 Fiber Trunk MTP / MPO Pvc
Chế độ đơn Cáp 9/125 Cáp quang Cáp 12 Munk Trunk MTP / MPO Pvc
Thông tin chi tiết sản phẩm:
Nguồn gốc: Shenzhen, Trung Quốc
Hàng hiệu: New Light
Chứng nhận: CE , ISO , RoHS
Số mô hình: MPO / MTP - MTP / MPO
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 máy tính
Giá bán: can be negotiated
chi tiết đóng gói: Túi OPP + hộp carton
Thời gian giao hàng: 2-7 ngày làm việc (theo số lượng của bạn)
Điều khoản thanh toán: L / C, T / T, Western Union, MoneyGram, paypal
Khả năng cung cấp: 500 chiếc mỗi ngày
Tiếp xúc
Chi tiết sản phẩm
loại trình kết nối: MPO / MTP -MPO / MTP Vật chất: NHỰA PVC
loại chế độ: chế độ đơn loại lõi: 12 lõi
màu cáp: Màu vàng Chiều dài: Có thể được tùy chỉnh
Giấy chứng nhận: CE, ISO, RoHS Thời gian giao hàng: 2-7 ngày làm việc sau khi nhận tiền gửi
khả năng sản xuất: 500 chiếc / ngày Thời hạn thanh toán: T / T, đặt cọc trước 30%
tên sản phẩm: 12 Cáp quang MTP / MPO Cáp tròn PVC đơn chế độ 9/125 Dây cáp quang
Điểm nổi bật:

cáp mpo

,

cáp mpo đến mpo

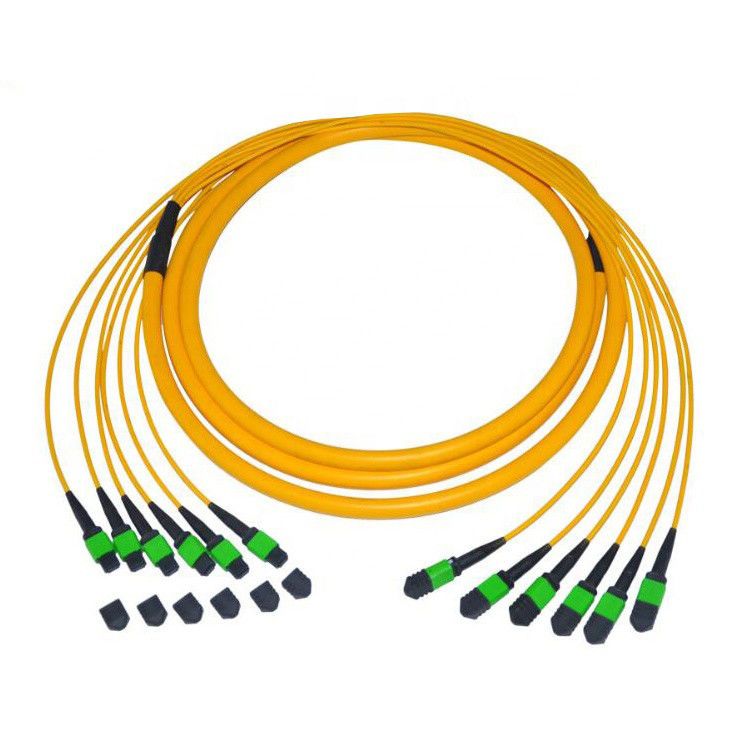

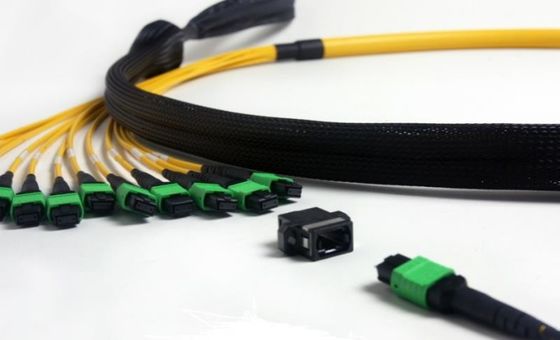

12 Cáp quang MTP / MPO Cáp tròn PVC đơn chế độ 9/125 Dây cáp quang

Thông tin đặt hàng:

Kiểu kết nối: MPO-nữ, MPO-male

Ferrule End-face: PC, APC
Số lõi sợi: 4, 8, 12, 24

Kiểu kết nối: MPO-nữ, MPO-male, FC, SC, LC, ST, MTRJ

Mặt cuối Ferrule: PC, UPC, APC

Loại lõi: SM, MM (OM1, OM2, OM3, OM4)

Đường kính cáp (mm): 0,9,2, 3

Chiều dài cáp (M): L = 1, 2, 3 ......

Chiều dài đuôi lợn (M): L1 = 0,5, 0,6, 1,0

Loại cáp: RJ: Cáp Ribbon, RB: Cáp Bare Ribbon, RI: Cáp tròn mini

Chỉ số can thiệp MPO

Loại trình kết nối Vật phẩm thử nghiệm Tối thiểu Tối đa
Máy tính MPO ROC_X (abs) (mm) 500
ROC_Y (abs) (mm) 50
Góc_X (độ) -0,2 0,2
Góc_Y (độ) -0,2 0,2
Max.DH.All Sợi (nm) -600 600
Max.DH.Ave (nm) -300 300
Max.DH.Adj (nm) -300 300
Tối đa Lõi nhúng (nm) -300 300
Chiều cao sợi (nm) -300 300
ROC_X (abs) (mm) 1000 3000
MPO APC ROC_X (abs) (mm) 500
ROC_Y (abs) (mm) 50
Góc_X (độ) -0,2 0,2
Góc_Y (độ) 7,8 8.2
Max.DH.All Sợi (nm) -600 600
Max.DH.Ave (nm) -300 300
Max.DH.Adj (nm) -300 300
Sợi quang (nm)

Các yêu cầu của MPO / MTP t est là gì?


a.Endface yêu cầu:

400 X Mô tả khuyết điểm Cho phép số lượng
Chất xơ (9um, 50um, 62,5um) Vết xước trắng ≤3um Không giới hạn
Nơi ≤2um 5 CÁI
Khiếm khuyết / Không cho phép
Tấm ốp
(62,5-125um)
Vết xước trắng ≤3um Không giới hạn
≤5um 1 chiếc
Vết xước đen ≤3um 2 CÁI
Đốm đen ≤2um Không giới hạn
≤5um 3 CHIẾC
Khiếm khuyết ≤2um Xung quanh không giới hạn
≤15um Tổng chiều dài nhỏ hơn chiều dài cạnh 1/4
Vòng nhựa / Không giới hạn

b.Phương pháp:

MPO / MTP Tiêu chuẩn SM SM ferrule mất thấp Tiêu chuẩn MM MM ferrule mất thấp
Mất IL Điển hình 0,35dB 0,20dB 0,35dB 0,20dB
Tối đa 0,75dB 0,35dB 0,65dB 0,35dB
RL APC≥50dB 25dB 35dB
PC 40dB
Lặp lại .300.30dB (Cắm hơn 500 lần) 0,30dB (Cắm hơn 1000 lần)
Khả năng thay thế lẫn nhau .300.30dB (Với một đầu nối phù hợp)
Sức căng .300.30dB (Độ căng tối đa 66N)
Sốc .300.30dB (10 ~ 55Hz)
Phạm vi nhiệt độ -40 ° C ~ + 75 ° C


c. Chỉ số thông minh:

Đầu nối MPO / MTP Kiểm tra kích thước 3D
Bán kính cong X ≥2000mm, Y ≥50mm
Chiều cao sợi 1000 ~ 4000nm
Góc nhìn cuối X ± 0,3 °, Y ± 0,3 °
Lõi nhúng ± 300nm


d. Độ dài dung sai:

Chiều dài (M) Lòng khoan dung
≤10 + 10CM
10 <L≤30 + 15CM
> 30 + 10%

Ba phương pháp phân cực Loại A, Loại B và Loại C được sử dụng để đảm bảo phân bổ hai chiều đúng.

Loại cáp trung kế MPO xuyên thẳng:
Bộ điều hợp khóa từ khóa xuống, Cáp nối đôi 1 x A đến B và Cáp nối đôi 1 x A đến A.

Cáp trung kế loại B Cross MPO:
Key-Up to Key-Up Adaptor và 2 x A to A Patch Patch.

Cáp trung kế loại C cặp chéo:
Key-Up to Key-Down Adapters và 2 x A to A Duplex Patch Cable.

Sử dụng nhiệt độ

-40 ° ~ + 80 °

Ứng dụng :

Kiểm tra trang thiết bị
FTTX + LAN
CATV sợi quang
Hệ thống thông tin quang
Viễn thông

Bắt buộc:

Chúng tôi sẽ đóng gói bằng túi OPP và hộp carton bên ngoài. để bảo vệ hàng hóa không bị hư hại khi giao hàng.

Chuyển :

Chúng tôi có thể giao hàng bằng đường hàng không và đường biển. đó là theo số lượng và yêu cầu của bạn.

Thanh toán :

Thời hạn thanh toán: T / T, L / C, PAYPAL / Western UNION / MONEYGRAM. Đặt cọc trước 30%. số dư thanh toán trước khi giao hàng.

Thời hạn giá: EXW, FOB, CIF, CFR. CỬA ĐẾN CỬA

Nhiều sản phẩm hơn :

Chúng tôi có dây vá quang, pigtail, bộ chuyển đổi, suy hao, hộp phân phối, đầu nối Assmugging nhanh .etc. Nếu bạn cần thêm sản phẩm hoặc danh mục, bạn có thể liên hệ với chúng tôi
