Thông tin chi tiết sản phẩm:
|
Vật chất: | Kim loại | loại chế độ: | chế độ đơn / đa chế độ |
---|---|---|---|
Connector Typefunction gtElInit() {var lib = new google.translate.TranslateService();lib.translatePa: | 3.0mm | mất chèn: | <0,3dB |
Chứng chỉ: | CE, ISO, RoHS | Mất mát trở lại: | PC≥40 UPC≥50 APC≥60 dB |
Điểm nổi bật: | Đầu nối cáp quang LC 3.0mm,Đầu nối cáp quang LC 2.0mm,đầu nối cáp quang 3.0mm lc |

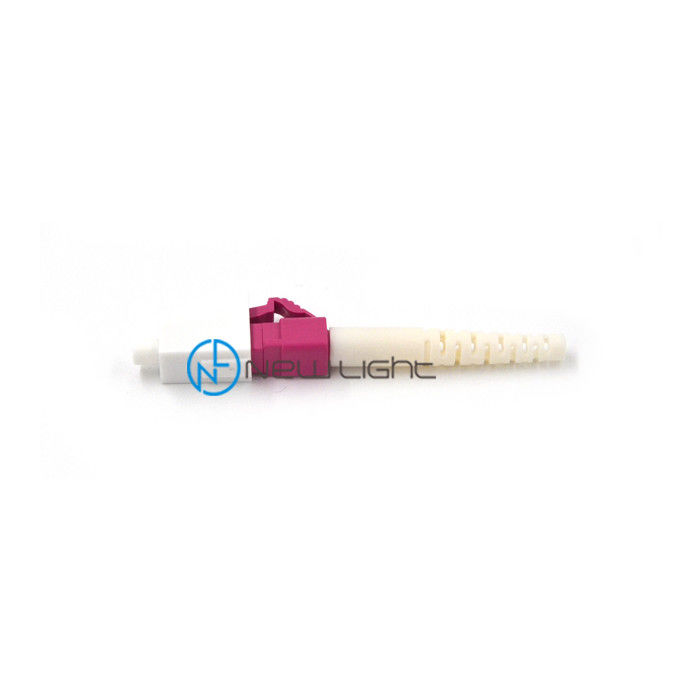

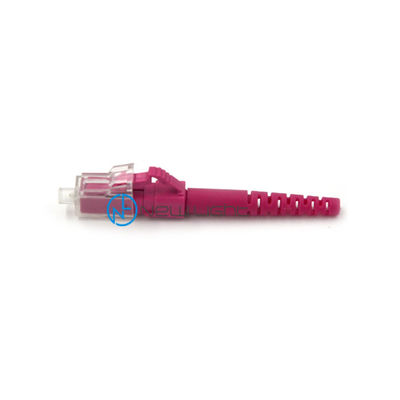

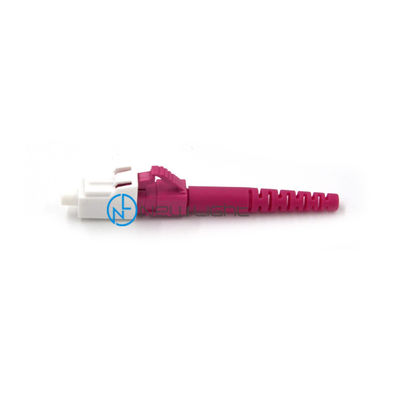

Đầu nối sợi quang LC SX 0.9 mm 2.0 mm 3.0 mm đa chế độ đa chế độ Simplex / duplex
Được một số người coi là sự thay thế hiện đại của đầu nối SC;sự ra đời của nó ít thành công hơn, một phần do phí cấp phép ban đầu từ nhà phát minh Lucent Corporation.Cũng là một đầu nối kéo đẩy, LC sử dụng một chốt thay vì mấu khóa SC và với một chân sắt nhỏ hơn, nó được gọi là đầu nối hệ số dạng nhỏ.Có một nửa diện tích của đầu nối SC mang lại cho nó sự phổ biến rộng rãi trong các kho dữ liệu và các ứng dụng vá mật độ cao khác, vì sự kết hợp giữa kích thước nhỏ và tính năng chốt khiến nó trở nên lý tưởng cho các giá / bảng đông dân cư.Với sự ra đời của các bộ thu phát tương thích LC và các thành phần mạng đang hoạt động, sự phát triển ổn định của nó trong lĩnh vực FTTH có thể sẽ tiếp tục.
Tuân thủ tiêu chuẩn
.Telcordia (trước đây là Bellcore) GR-326-CORE Yêu cầu chung cho chế độ Đơn
đầu nối quang và cụm Jumper.
.IEC 874-1 Đặc điểm kỹ thuật chung cho đầu nối và cáp sợi quang
.ANSI / TIA-568-C.3, ISO / IEC 11801 2nd Ed., CENELEC EN 50173, UL94V-0
.Tốc độ chống cháy của cáp: Tiêu chuẩn OFNR hoặc IEC60332-3
Đặc trưng
.100% được kiểm tra về hiệu suất quang học (Suy hao chèn
Độ dài do khách hàng chỉ định & Mất hàng trả lại)
.Màu tiêu chuẩn là Vàng, Cam, Xanh hoặc Tím,
các màu khác có sẵn theo yêu cầu
.Áo khoác bên ngoài cáp có sẵn bằng PVC, Low Smoke Zero Halogen (LSZH)
.Loại kết nối PC, UPC, APC có sẵn
.Độ đồng tâm cao bằng sứ 2.5mm cho FC, ST, SC
và tấm sứ 1,25mm cho LC và MU
.Có sẵn trong G652D, G657A, OM1, OM2, OM3 và OM4
.Vị trí A / Vị trí B đánh dấu
.Có các kích thước 0.9mm, 1.6mm, 2.0mm, 3.0mm
CÁC ỨNG DỤNG
· CATV
· Kết thúc thiết bị đang hoạt động
· Mạng viễn thông
· Tàu điện
· Mạng cục bộ (LAN)
· Mạng xử lý dữ liệu
· Thiết bị kiểm tra
· Cài đặt chính xác
· Mạng diện rộng (WAN)
· Công nghiệp, y tế và quân sự
ĐẶC TÍNH
· Mất chèn thấp và phản xạ ngược
· Xây dựng một mảnh và thiết kế chống kéo
· Chân đỡ bằng sứ phóng xạ trước nổi tự do
· Phím chống xoay chính xác và thân chống ăn mòn
· Nhiều loại khởi động và màu sắc
APC Connector là một loại đầu nối sợi quang giúp giảm thiểu hiện tượng phản xạ ngược do mài góc từ 5 ° đến 15 ° được áp dụng cho các mặt cuối.Như minh họa trong hình sau.
Các đầu nối được đánh bóng góc chỉ nên được kết hợp với các đầu nối được đánh bóng góc khác.Việc giao phối với đầu nối không được đánh bóng góc gây ra tổn thất chèn rất cao.Nói chung các đầu nối được mài góc có độ suy hao chèn cao hơn so với các đầu nối tiếp xúc vật lý thẳng có chất lượng tốt.
Các đầu nối chất lượng “cực cao” có thể đạt được phản xạ ngược tương đương với đầu nối góc khi được kết nối, nhưng kết nối góc cạnh duy trì phản xạ ngược thấp ngay cả khi ngắt kết nối đầu ra của sợi quang.
Các kết nối được đánh bóng góc cạnh được phân biệt rõ ràng bằng cách sử dụng bốt giảm căng thẳng màu xanh lá cây hoặc thân đầu nối màu xanh lá cây.Các bộ phận thường được xác định bằng cách thêm “/ APC” vào tên.
Ví dụ, đầu nối FC góc cạnh có thể được chỉ định FC / APC, đầu nối LC góc cạnh có thể được chỉ định LC / APC, v.v.
Giá trị của suy hao trả về cho các đầu nối APC được phối trong trường thường sẽ lớn hơn -65 dB.Đối với kết nối UPC, nó thường là -55 dB.
Khi các đầu nối không được kết hợp — chẳng hạn như các cổng không sử dụng trong khung phân phối FTTP — suy hao trả về cho đầu nối APC là -65 dB hoặc lớn hơn, so với các đầu nối UPC sẽ nằm trong vùng lân cận 14 dB.
Đặc trưng:
► Phù hợp với IEC 61754-20 và TIA 604-2
► Suy hao chèn thấp và phản xạ ngược
► Vỏ hình lưỡi lê để dễ dàng kết thúc
► Thân đồng thau mạ niken
► Tôn gốm Zirconia với lớp hoàn thiện PC cao cấp
► Tuân theo RoHS, REACH SvHC
Các ứng dụng:
► Mạng cục bộ
► Mạng xử lý dữ liệu
► Ứng dụng phân phối
► Phân phối mặt bằng
► Thiết bị kiểm tra và phòng thí nghiệm
Dễ sử dụng
loại trình kết nối | chế độ đơn / đa chế độ |
màu sắc | xanh lam / xanh lục |
cáp | 0,9 / 2,0 / 3,0 |
Tham số
tên sản phẩm | Đầu nối sợi quang ST OEM / ODM 3.0mm cho dây vá phân phối trong nhà |
loại chế độ | chế độ đơn / chế độ đa |
đường kính cáp | 0,9 / 2,0 / 3,0 mm |
mất chèn | ≤ 0,3dB (tổn thất chèn thấp có thể là ≤ 0,35dB) |
trả lại mất mát | ≥60 dB |
chiều dài sóng | 1310/1550 |
vật liệu ferrule | Gốm sứ |
nhiệt độ toán hạng | -40 ~ + 85 ℃ |
OEM / ODM | chấp nhận được |
sự bảo đảm | 3 năm sau khi giao hàng |
Thời gian giao hàng | 2-15 ngày làm việc (theo số lượng của bạn) |
thêm kết nối để tham khảo
Loại trình kết nối | LC / SC / FC / FC / E2000 / MPO / MTRJ / SMA |
Loại chế độ | chế độ đơn hoặc đa chế độ |
Loại cáp | 0,9 / 2,0 / 3,0 mm |
Đặt hàng như thế nào
1. Loại đầu nối: SC / FC / LC / ST / MPO / MTP / MU / MTRJ / E2000 / SMA
2. Loại chế độ: chế độ đơn (UPC và APC) / chế độ đa (PC)
3. Đường kính cáp: 0.9 / 2.0 / 3.0 mm (có thể tùy chỉnh đường kính khác)
4. Vật liệu phủ: PVC / LSZH
5. số lượng sợi: đơn giản / duplex / 4 lõi / 6 lõi / 8 lõi / 12 lõi / 24 lõi / 48 lõi / 96 lõi và như vậy
6. Loại cáp: G652D / G657A1 / G657A2 / G655 / OM1 / OM2 / OM3-150 / OM3-300 / OM4 / OM5
7. Chiều dài dây vá: theo yêu cầu của bạn
8. Đầu nối MPO / MTP nên cho chúng tôi biết phương pháp nào (loại A / loại B / loại C), nam hay nữ, số lượng sợi (4/8/12/16/24/32 sợi)
