Thông tin chi tiết sản phẩm:
|
| loại trình kết nối: | MTP | Loại chế độ: | MM / SM |
|---|---|---|---|
| Màu cáp: | 8/12 | Đường kính cáp: | 3.0mm 0.9mm |
| Chiều dài cáp: | 15m / 5m / 10m | Mất đoạn chèn: | ≤0,35dB |
| Trả lại mất mát: | APC≥65dB; APC≥65dB; PC≥55 PC≥55 | ||
| Điểm nổi bật: | Trung tâm dữ liệu Cáp đường trục MPO MTP,Cáp đường trục MPO MTP Polarity B,Cáp đường trục PVC LSZH MPO MTP |
||
Suy hao chèn thấp 3.0mm Cực tính cao cấp B Cáp trung kế khóa lên có phím lên cho Trung tâm dữ liệu
Tổng quan vềNgõ ra quạt Elite MTP / MPO -LC
Cáp MTP / MPO có đầu nối đa lõi mang lại hiệu suất ổn định và đáng tin cậy hơn khi được sử dụng trong hệ thống cáp mật độ cao, tổn hao thấp, do đó trở thành một phần không thể thiếu trong quá trình truyền dữ liệu 40G / 100G trong các trung tâm dữ liệu lớn.Do đó, tiêu chuẩn TIA xác định ba loại cáp MTP phân cực: Loại A, Loại B và Loại C. Các loại cáp phân cực MTP khác nhau có thể có các ứng dụng khác nhau.Trong hướng dẫn này, chúng tôi sẽ chủ yếu giới thiệu về cáp MTP phân cực loại B và các ứng dụng của chúng.Để có hướng dẫn đầy đủ về phân cực của cáp FS MTP, bạn có thể tham khảo tài liệu trắng Tìm hiểu về phân cực của sợi quang.
Tổng quan về cáp MTP / MPO Type-B
Ý nghĩa của cáp MTP cực loại B là sử dụng đầu nối hình chìa khóa trên cả hai đầu của cáp.Thường được gọi là cáp MTP 40G, cáp MTP loại B cực kỳ linh hoạt.Cụm cáp này có thể được sử dụng để cắm trực tiếp giữa các bộ thu phát quang 40G QSFP + của bạn.Như bạn có thể thấy trong sơ đồ, cáp này có cực "lộn" và sẽ dẫn đến mối quan hệ Pin 1 đến Pin 12.Điều này cực kỳ hữu ích vì quang học 40G sử dụng quang học song song, có nghĩa là thay vì Tx và Rx xen kẽ theo kiểu song công, cổng sẽ giống như sơ đồ sau.
Danh mục cáp MTP / MPO Type-B

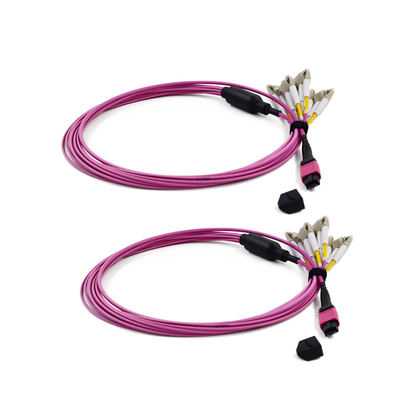

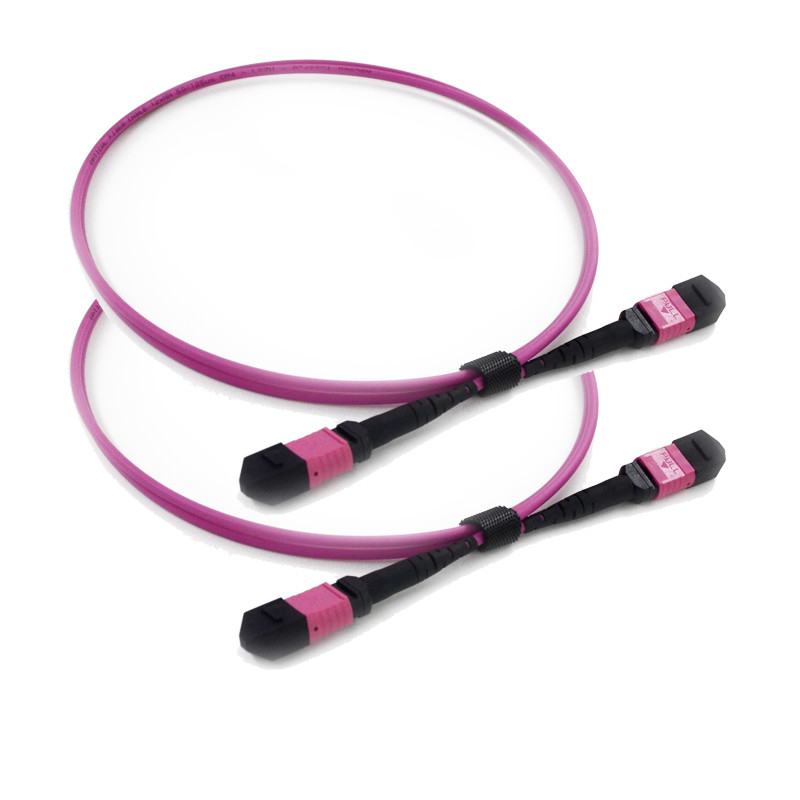

Dựa trên các chức năng khác nhau của nó, cáp MTP loại B có thể được chia thành hai loại chính: cáp MTP Trunk và cáp đột phá MTP-LC.Tùy thuộc vào bản chất của ổ cắm, cáp trung kế MTP được chia thành các loại phụ nữ-cái, cái-nam và cái-đực-đực.Khi kết nối hai bộ thu phát 40G SR4 QSFP + trong quang song song, chỉ nên sử dụng cáp MTP loại B cái nữ.Đối với cáp đột phá MTP-LC, cáp đột phá MTP-LC cái và cáp đột phá MTP-LC đực có sẵn.
Lưu ý: Các đầu nối MTP có thể được chia thành đầu nối cái và đầu nối nam.Đầu nối cái không có chân dẫn hướng, trong khi đầu nối nam có hai chân dẫn hướng.Các kết nối giữa các đầu nối được căn chỉnh chính xác với chốt và hai đầu nối MTP được kết nối với nhau phải là đầu đực và cái.
Thông tin sản phẩm
| Số lượng chất xơ | 12 | Chế độ sợi quang | 9 / 125μm |
| Loại đầu nối 1 | LC | Loại đầu nối 2 | Chưa kết thúc |
| Chế độ sợi quang | SM | Chiều dài đột phá | 1,5m |
| Bước sóng | 1310 / 1550nm | Chất liệu áo khoác | PVC / LSZH |
| Mất đoạn chèn | ≤0,25dB | Khả năng thay thế cho nhau | ≤0,2dB |
| Trả lại mất mát | ≥50dB | Rung động | ≤0,2dB |
| Nhiệt độ hoạt động | -40 ~ 75 ° C | Nhiệt độ bảo quản | -45 ~ 85 ° C |
Đặc điểm kỹ thuật hình học (chỉ dành cho giao thoa kế 3D được kiểm tra)
| Loại hình | Độ lệch đỉnh (um) | Bán kính cong (mm) | Chiều cao Feber (nm) | Góc bù (°) |
| 2,5mm UPC | ≤50 | 10 ~ 25 | (-50, +50) | Không có |
| APC 2,5mm | ≤50 | 5 ~ 12 | (-50, +50) | 8 ± 0,2 |
| 1.25mm UPC | ≤50 | 7 ~ 25 | (-50, +50) | Không có |
| APC 1,25mm | ≤50 | 5 ~ 12 | (-50, +50) | số 8± 0,2 |
Pakcing
Chúng tôi sẽ đóng gói nó bằng túi OPP và hộp carton bên ngoài.để bảo vệ hàng hóa không bị hư hỏng khi giao hàng.
FQA
1. Hỏi:Bạn là nhà sản xuất?
A: vâng, chúng tôi là nhà sản xuất ở Thâm Quyến, Trung Quốc
2. Hỏi:MOQ của bạn là gì?
A: MOQ có thể là 1 chiếc, nhưng chúng tôi không khuyên bạn nên đặt 1 chiếc, vì chi phí sẽ cao hơn, do đó giá sẽ cao hơn ngân sách của bạn.
3. Hỏi:Giá bao nhiêu ?
A: Giá theo số lượng của bạn.Sau khi bạn cho chúng tôi biết số lượng của bạn, chúng tôi sẽ cung cấp giá tốt nhất cho bạn.Số lượng lớn sẽ nhận được giá rất cạnh tranh.
4. Hỏi:Bạn có thể báo giá FOB?
A: vâng, chúng tôi có thể, nhưng do kích thước và trọng lượng không lớn, hầu hết là giao hàng bằng đường hàng không, DHL, TNT, UPC, FEDEX, v.v.Vì vậy, rất khó để làm giá FOB.Cách tốt nhất là cho chúng tôi biết thông số kỹ thuật chi tiết và số lượng của bạn, chúng tôi sẽ cung cấp cước vận chuyển kèm theo giá sản phẩm để bạn tham khảo.
Chúng tôi có nhật ký giá cả rất cạnh tranh.Nếu số lượng của bạn lớn và có hàng chục hộp carton, chúng tôi có thể tính cước vận chuyển bằng đường biển để bạn tham khảo.
Giá EXW hoặc giá CFR sẽ tốt hơn.Bạn có thể liên hệ với chúng tôi để biết thêm giải pháp nếu bạn cần.
5. Hỏi:Làm thế nào là chất lượng của bạn?
A: Sản xuất của chúng tôi theo tiêu chuẩn IEC, sản xuất tiêu chuẩn Châu Âu, gần như khép kín với xưởng không bụi.Nhập khẩu thiết bị sản xuất và thiết bị kiểm tra chất lượng.Đặc biệt là thiết bị MTP Daisi.
Tất cả các sản phẩm là 100% kiểm tra trước khi giao hàng.
6. Q:Thời gian dẫn của bạn là bao nhiêu?
A: Chúng tôi có ba nhà máy ở Trung Quốc.Một nhà máy sản xuất cáp quang, hai nhà máy sản xuất dây vá, PLC, ODF, bộ chuyển đổi, bộ suy hao, v.v.
Đối với dây vá sợi quang, thời gian dẫn có thể là 2 -3 ngày làm việc cho 5000 chiếc.sản phẩm thông thường chúng tôi có nó trong kho.Chúng tôi có thể đối phó với đơn đặt hàng khẩn cấp cho bạn.Thông tin thêm, bạn có thể cảm thấy tự do để liên hệ với chúng tôi.
7. Q:Bảo hành của bạn là gì?
A: đối với dây vá, chúng tôi có 2 năm bảo hành kể từ khi giao hàng, nhưng chỉ chịu trách nhiệm cho những hư hỏng không nhân tạo.Đối với hư hỏng nhân tạo, chúng tôi có thể sửa chữa miễn phí cho bạn, nhưng phí vận chuyển sẽ do phía bạn thanh toán.
8. Hỏi:Đóng gói của bạn là gì?
A: Chúng tôi đang sử dụng gói xuất khẩu quốc tế.đính kèm một số bao bì của các sản phẩm khác nhau để bạn tham khảo.Chúng tôi cũng có thể in logo của bạn trên bao bì
9. Hỏi:Bạn có thể làm OEM / ODM?
A: vâng, chúng tôi có thể.Chúng tôi là nhà sản xuất, tất cả các sản phẩm được chấp nhận OEM / ODM.chúng ta có thể ký thỏa thuận Bảo mật.
10. Hỏi:Tôi có thể có một mẫu?
A: Nó phụ thuộc vào sản phẩm nào, đối với bộ chuyển đổi, bộ suy giảm, dây vá, dây buộc, chúng tôi có thể cung cấp miễn phí cho bạn.Nhưng vận chuyển hàng hóa được hoàn trả bởi phía bạn.
Đối với các sản phẩm có giá trị lớn, chúng tôi không thể cung cấp miễn phí, phí lấy mẫu và vận chuyển hàng hóa được hoàn trả trước, sau khi bạn đặt hàng, phí mẫu sẽ được trả lại.
11. Hỏi:Làm thế nào tôi có thể đặt hàng?
A: 1. gửi thư cho chúng tôi hoặc gửi yêu cầu.cho chúng tôi biết tên sản phẩm, thông số kỹ thuật chi tiết, số lượng.Cung cấp địa chỉ nhận hàng của bạn nếu bạn cần chúng tôi tính cước phí cho bạn.
2. Sau khi chúng tôi biết yêu cầu của bạn, sẽ cung cấp giá tốt nhất của chúng tôi cho bạn, với thời gian dẫn.Giá là theo số lượng của bạn.
3. Khi bạn chấp nhận báo giá, chúng tôi sẽ lập Hóa đơn Profoma bằng tài khoản ngân hàng của chúng tôi.
4. Chúng tôi sẽ sắp xếp sản xuất cho bạn sau khi chúng tôi nhận được thanh toán.
5. Trước khi giao hàng chúng tôi sẽ xác nhận lại thông tin nhận được với bạn. Và sẽ gửi số theo dõi cho bạn sau khi giao hàng.
6. Chúng tôi sẽ cố gắng hết sức để đáp ứng các yêu cầu của bạn để hợp tác lâu dài.
12. Hỏi:Thời hạn thanh toán của bạn là gì?
A: T / T, Western Union, Paypal, MoneyGram cùng một lúc. Đối với số tiền lớn, có thể đặt cọc trước 50%, số dư 50% được thanh toán trước khi giao hàng.
