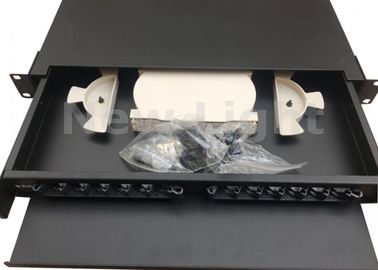

Khung phân phối cáp quang kéo dài 19 inch 12 Cổng kết nối Rack Mount Fiber Patch Panel

19 inch 12 lõi Kéo loại sợi quang phân phối khung 12 cổng Rack gắn trong nhà sợi phân phối khung

Giới thiệu

Các sản phẩm khung phân phối sợi quang loạt là các thiết bị phụ trợ cho thiết bị đầu cuối dây trong mạng truyền dẫn cáp quang truyền thông
Và bảo vệ kết nối cáp quang.

Yêu cầu về môi trường gấp

A. khung phân phối cáp quang không thích hợp cho việc sử dụng ngoài trời, như được sử dụng, nên có biện pháp bảo vệ.
B. Nhiệt độ hoạt động: -25 DEG C ~ 40 C
C. Nhiệt độ lưu trữ: 25 ~ 55
Độ ẩm tương đối: không quá 85% (30 độ C)
D. áp suất không khí: 70 ~ 106kPa
20 năm

Yêu cầu chức năng gấp

1 với sự giới thiệu của cáp sợi quang, dẫn dây, sửa chữa và bảo vệ dây tóc, dây và hiệu suất của sợi quang thiệt hại Pigtail.
2 có chức năng tránh tác động môi trường của thiết bị đầu cuối cáp quang.
3 có chức năng mà các thành phần kim loại cáp quang và hộp vỏ hộp cáp quang được cách điện và có thể thuận tiện dẫn ra mặt đất.
4 cung cấp đầu cuối cáp và đặt không gian lưu trữ quang còn lại, lắp đặt và vận hành thuận tiện.
5 hộp sức mạnh vật lý là đủ để chịu được tác động của sức mạnh của cố định, và với những dịp khác nhau của chức năng cài đặt tương ứng.
6 nếu cần thiết, nên có chức năng kết nối cáp quang.

Cấu trúc gấp

Hộp thiết bị đầu cuối cáp quang bao gồm 3 phần: vỏ, thành phần bên trong và đầu nối cáp quang.
1 vỏ
Vỏ cần được dễ dàng để mở, dễ cài đặt, vỏ nên được sử dụng cho thiết bị nối đất cao điện áp bảo vệ của thành phần kim loại cáp quang.
2 thành phần nội bộ.

Các thành phần nội bộ bao gồm:

A. Hỗ trợ: cơ cấu nội bộ của cơ thể chính cho cấu trúc nội bộ của hỗ trợ;
B. thiết lập: để cho đĩa sợi quang lưu trữ kết nối quang học (và bảo vệ) và sợi quang còn lại, có thể còn lại chiều dài sợi quang không ít hơn 1.6m, bán kính cong của khay sợi còn lại không được ít hơn 37,5 mm. Nó cũng cung cấp một điểm đánh dấu để dễ dàng xác định số lượng sợi và hoạt động thuận tiện của không gian;
C. thiết bị cố định cho vỏ bọc cáp, cáp cố định tăng cường dây tóc chữ cố định và cố định.
3 kết nối cáp quang bảo vệ

Ứng dụng:

1) Vòng thuê bao viễn thông

2) Chất xơ vào nhà (FTTH)

3) LAN / WAN

4) CATV
