Thông tin chi tiết sản phẩm:
|
loại trình kết nối: | LC / ST / FC / SC / MPO / MTP / MU / MTRJ / E2000 | vật liệu cáp: | PVC / LSZH |
---|---|---|---|
loại sợi: | G652D / G657A1 / G657A2 / OM1 / OM2 / OM3 / OM4 | loại chế độ: | chế độ đơn / đa |
loại lõi: | 1: 2/4/6/8/12/32/64 lõi | đường kính cáp: | 0,9 / 2,0 / 3,0 |
chiều dài cáp: | Có thể được tùy chỉnh | Thời gian giao hàng: | 2-7 ngày làm việc sau khi nhận được thanh toán |
đóng gói: | túi opp với hộp carton | Thời hạn thanh toán: | T / T, tiền gửi 30% trước, cán cân thanh toán trước khi giao hàng |
Điểm nổi bật: | fiber optic plc splitter,single mode fiber splitter |
Sự miêu tả :

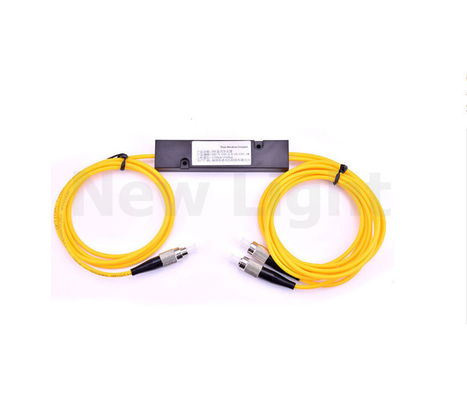

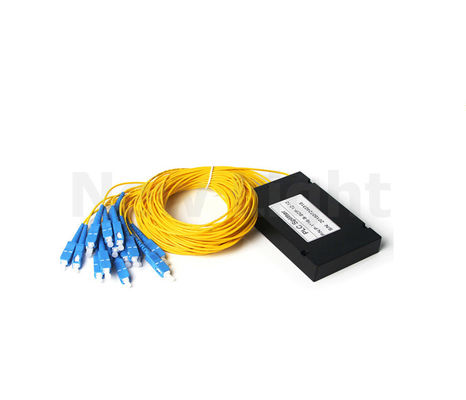

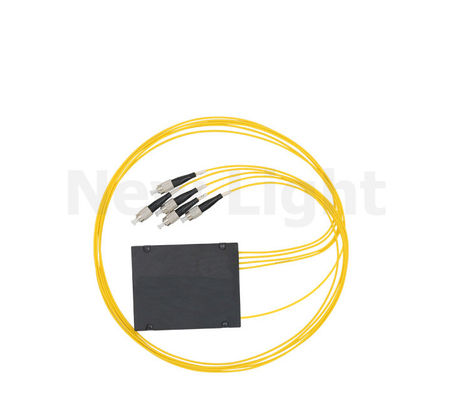

Bộ tách quang quang 1x2 / 4/6/8/16/32/64 SC / PC WDM
Bộ tách PLC dựa trên công nghệ mạch Lightwave phẳng và quy trình căn chỉnh chính xác, có thể chia một đầu vào quang đơn / kép thành nhiều đầu ra quang học thống nhất và được ký hiệu là 1xN hoặc 2xN. Bộ tách PLC được áp dụng trong triển khai FTTX, mạng PON, liên kết CATV và phân phối tín hiệu quang hiện tại. Bộ chia PLC của DYSFO cung cấp hiệu suất quang học cao, độ ổn định cao và độ tin cậy cao, đáp ứng các yêu cầu ứng dụng khác nhau trong các môi trường khác nhau.
Tính năng, đặc điểm
1. Mất chèn thấp
2. Phân cực thấp phụ thuộc mất
3. rộng bước sóng hoạt động
4. Nhiệt độ hoạt động rộng
5. Tính ổn định và độ tin cậy cao
6. Telcordia GR-1209 và GR-1221 Tuân thủ
7. YD / T 2000.1-2009 Tuân thủ (Tuân thủ chứng nhận sản phẩm TLC) 8. Tính đồng nhất và mất chèn thấp
8. Cơ khí xuất sắc
9. Tỷ lệ tuyệt chủng phân cực cao và tính đồng nhất tuyệt vời
10. đầu vào sợi: 0,9mm hoặc 250μm sợi cho sự lựa chọn
11. đầu ra sợi: 250μm trần sợi (Nó là lợi ích cho nối) G.657A sợi
12. Các ứng dụng PLC Splitter kiểu sợi quang
13. Sợi quang đến điểm (FTTX)
14. Sợi quang đến nhà (FTTH)
15. Mạng quang thụ động (PON, GEPON)
16. Mạng cục bộ (LAN)
17. Truyền hình cáp (CATV)
18. Thiết bị kiểm tra
Thông số kỹ thuật:
Tỷ lệ khớp nối | Mất chèn (dB) | |
Nhấn | Tín hiệu | |
50/50 | 2,8-3,6 | ≤3.6 |
45/55 | 3,3-3,9 | ≤3.0 |
40/60 | 3,8-4,5 | ≤2.6 |
35/65 | 4,2-5,0 | ≤2.2 |
30/70 | 4,6-5,7 | ≤1.9 |
25/75 | 5,8-6,7 | ≤1.6 |
20/80 | 6,7-7,6 | ≤1.2 |
15/85 | 7,8-9,0 | ≤0,98 |
10/90 | 9,3-11,0 | ≤0,63 |
5/95 | 12,4-14,0 | ≤0,41 |
1/99 | 18,6-21,0 | ≤0,25 |
Mất quá nhiều (Typ.) (DB) | 0,10 | |
PDL (Tối đa) (dB) | 0,15 | |
Bước sóng hoạt động (nm) | 1310 ± 40, 1550 ± 40,1310 / 1550 ± 40,1310 / 1550/1490 ± 40 hoặc bước sóng tùy chỉnh | |
Độ dẫn (dB) | ≥55 | |
Cấu hình cổng | 1 × 2 hoặc 2 × 2 | |
Lưu ý: Tất cả dữ liệu trên không bao gồm trình kết nối |
Tham số | Đơn vị | Đặc điểm kỹ thuật | ||||||||||
Bước sóng hoạt động | nm | 1310 ± 40, 1550 ± 40,1490 ± 10 | ||||||||||
(1 × N) (2 × N) | N = 3 | N = 4 | N = 5 | N = 6 | N = 8 | N = 10 | N = 16 | N = 24 | N = 32 | |||
Loại sợi | Corning SMF-28e | |||||||||||
IL (MAX) | dB | 5,6 | 7,1 | 8,3 | 9,2 | 10.6 | 11,75 | 14,4 | 15,6 | 17,4 | ||
Tính đồng nhất | dB | 0,5 | 0,7 | 1.1 | 1,3 | 1,5 | 1,7 | 1,8 | 2 | 2.2 | ||
Mất mát trở lại | dB | ≥55 | ||||||||||
Tính trực tiếp | dB | ≥55 | ||||||||||
PDL | dB | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,4 | 0,5 | 0,5 |
Lưu ý: Tất cả dữ liệu ở trên không bao gồm trình kết nối.
Lợi thế:
TẤT CẢ PLC được tuân thủ với Telcordia GR-1209-CORE & Telcordia GR-1221-CORE
Chúng tôi cung cấp 2 năm đảm bảo chất lượng
Chúng tôi chấp nhận tùy chỉnh
Mẫu miễn phí và giao hàng nhanh
Để bảo vệ của bạn, chào mừng bạn đến trực tuyến đặt hàng bằng Alibaba
Bộ tách sóng ánh sáng phẳng (PLC) là một loại thiết bị quản lý nguồn quang được chế tạo bằng công nghệ ống dẫn sóng quang silica. Nó có kích thước nhỏ, độ tin cậy cao, dải bước sóng hoạt động rộng và độ đồng nhất kênh-kênh tốt, và được sử dụng rộng rãi trong các mạng PON để nhận ra phân tách tín hiệu quang. Chúng tôi cung cấp toàn bộ chuỗi sản phẩm splitter 1xN và 2xN được thiết kế riêng cho các ứng dụng cụ thể. Tất cả các sản phẩm đáp ứng các yêu cầu GR-1209-CORE và GR-1221-CORE.
Các ứng dụng
Các loại
1. Bộ chia kiểu PLC cơ bản
2. SFF loại PLC splitter
3. 900um Fan-out Loại PLC Splitter
4. Cassette loại PLC splitter mô-đun
5. Rack loại PLC splitter Module
6. Tray lắp ráp PLC splitter Module
7. Flat loại kết nối nhanh chóng loại PLC Splitter Module
Loại trình kết nối :
connoctor loại | SC, ST, FC, LC, MU, MTRJ, E2000, MPO / MTP, SMA .... |
Cáp | PVC / LSZH, OM1, OM2, OM3, OM4, Plenum (OFNP), bọc thép |
Màu | vàng, xám, bầu trời bule, cam, trắng, bla |
