Thông tin chi tiết sản phẩm:
|

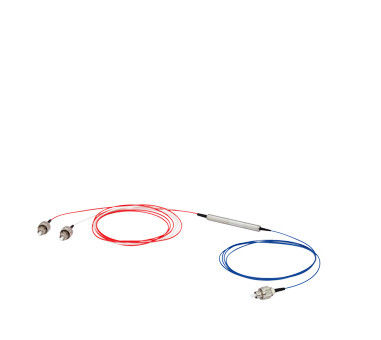

| Tên sản phẩm: | 1550nm Fiber Circulators, or 1310 nm Optical Fiber Circulator single mode | Connector type: | FC PC/APC Connectors |
|---|---|---|---|
| Mode type: | SM | PDL: | ≤0.2dB |
| Return Loss: | ≥ 50dB | Cross Talk: | ≥ 45dB |
| Loại chất xơ: | Hi1060 | Port Num: | 3 ports |
| Wavelength Range: | 1280 - 1340 nm or 1280 - 1400 nm | Package Dimension: | 34x8.4x8.4(P1) mm |
| Điểm nổi bật: | single mode fiber splitter,fiber optic cable splitter |
||
Tên sản phẩm cáp quang
Chế độ lưu thông sợi quang 1550nm, hoặc chế độ đơn tuần hoàn sợi quang 1310nm
Mô tả tuần hoàn sợi quang
Mạch tuần hoàn sợi quang là gì
Chức năng của bộ tuần hoàn sợi quang tương tự như bộ tuần hoàn vi sóng.
It is a three or more ports multiport device. Nó là một thiết bị đa cổng ba hoặc nhiều cổng. Lightwave is transmitted from one port to the next sequential port with a minimum loss but is blocked from one port to the previous port. Lightwave được truyền từ một cổng sang cổng tuần tự tiếp theo với tổn thất tối thiểu nhưng bị chặn từ một cổng đến cổng trước đó.
Optical circulators were first used in telecom systems. Mạch tuần hoàn quang được sử dụng đầu tiên trong các hệ thống viễn thông. However, with the ready availability of low-cost and high-performance circulators, they are also used in sensing and imaging fields. Tuy nhiên, với sự sẵn có của các máy tuần hoàn chi phí thấp và hiệu suất cao, chúng cũng được sử dụng trong các lĩnh vực cảm biến và hình ảnh.

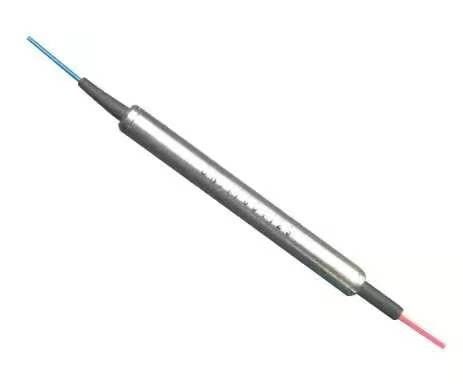

Thiết bị tuần hoàn quang là một thiết bị ba cổng cho phép ánh sáng truyền theo một hướng.
A signal entering Port 1 will exit Port 2 with minimal loss, while a signal entering Port 2 will exit Port 3 with minimal loss. Tín hiệu vào Cổng 1 sẽ thoát khỏi Cổng 2 với mức tổn thất tối thiểu, trong khi tín hiệu vào Cổng 2 sẽ thoát khỏi Cổng 3 với mức tổn thất tối thiểu. Light entering port 2 experiences a large amount of loss at port 1, and light entering port 3 experiences a large amount of loss at ports 2 and 1. Ánh sáng vào cổng 2 trải qua một lượng lớn tổn thất ở cổng 1 và ánh sáng vào cổng 3 trải qua một lượng lớn tổn thất ở cổng 2 và 1.
Optical circulators are non-reciprocal devices. Mạch tuần hoàn quang là thiết bị không tương hỗ. This means that any changes in the properties of the light caused by passing through the device are not reversed by traveling in the opposite direction. Điều này có nghĩa là bất kỳ thay đổi nào về tính chất của ánh sáng gây ra khi đi qua thiết bị đều không được đảo ngược bằng cách di chuyển theo hướng ngược lại.
Tính năng lưu thông sợi quang
Cách ly cao và mất lợi nhuận cao
Mất chèn thấp & PDL
Đường quang Epoxy miễn phí
Ứng dụng tuần hoàn sợi quang
Thông số kỹ thuật lưu thông sợi quang
| Mục | Đơn vị | Thông số | |||
| Bước sóng hoạt động | bước sóng | 1064 | |||
| Băng thông | bước sóng | ± 5 | ± 10 | ± 20 | ± 30 |
| Sự cách ly | dB | ≥25 | ≥23 | ≥20 | ≥20 |
| Mất chèn @ Band, 23 ℃ | dB | ≤2.1 | ≤2,6 | ≤3.2 | .83,8 |
| PDL | dB | .20.2 | |||
| Mất mát trở lại | dB | 50 | |||
| Nói chuyện chéo | dB | 45 | |||
| PDL | dB | ≤ 0,1 | |||
| Công suất quang tối đa | mW | 300 | |||
| Loại sợi | / | Hi1060 | |||
| Nhiệt độ hoạt động | 0C | 0 ~ 50 | |||
| Nhiệt độ bảo quản | 0C | -40 ~ 85 | |||
| Kích thước gói | mm | 34x8.4x8.4 (P1) | |||
Ghi chú:
2. Thông số kỹ thuật có thể thay đổi mà không cần thông báo trước.
Kích thước tuần hoàn sợi quang (mm)
Cáp quang tuần hoàn. Tôithông tin(Thí dụ: CIR-12210)
| CIR- | □ | □ | □ | □ | □ |
| Bước sóng | Băng thông | Loại sợi | Chiều dài sợi | loại trình kết nối | |
|
1.1064nm |
1. ± 5nm |
Sợi 1,250μm |
1,0,5 +/- 0,1 m |
Kết nối 0.Không |
